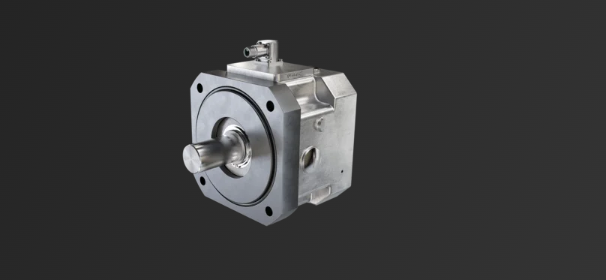

ROBA® topstop®


YouTube video

Dikey akslar için akıllı emniyet frenleri

  • Standart servo motorlar için tak-çalıştır çözüm
  • Sistem yedekliliği için kolay çözüm
  • Motor sökülse bile yükü güvenle tutar

Montaja hazır emniyet fren modülü ROBA® topstop®, dikey aksların güvenliğini artırmanın en kolay yoludur. Fren, motor sökülmüş olsa bile yükü güvenle tutar. Flanş ölçüleri servo motora ve redüktöre göre uyarlandığı için mevcut sistemlere kolayca entegre edilebilir ya da sonradan eklenebilir. İki tarafı içi boş mil ve entegre şaft kaplini sayesinde vidalı mil doğrudan bağlanabilir.

Yeni nesil ROBA® topstop®, DIN EN ISO 13849-1’e göre fonksiyonel güvenlik ve statik fren testi için de optimize edilmiştir. ROBA® brake-checker® ve ROBA® gateway ile birlikte kullanıldığında Nesnelerin İnterneti (IoT) uygulamalarına da kapı açar. Önceki nesil ROBA® topstop® ise mevcut uygulamalar için temin edilmeye devam etmektedir.

Performans özellikleri

Uygulama

  • Aksları her pozisyonda güvenle tutar
  • Dikey akslar için ideal

Montaj pozisyonu

  • Motorda, A tarafı

Emniyet

  • Fail-Safe prensibi ile güvenli
  • Sistem yedekliliği için basit çözüm
  • ROBA® brake-checker® ile sensörsüz fren izleme ve ROBA® gateway ile veri aktarımı
  • ACİL DURDURMA frenlemelerine uygundur
  • DIN EN ISO 13849-1’e göre fonksiyonel güvenlik ve statik fren testi için optimize edilmiş çözüm
  • DIN EN ISO 13849-1 Kategori 1 kapsamında denenmiş ve kanıtlanmış bileşen olarak kabul edilebilir

Avantajları

  • Kısa açma-kapama süreleri
  • Yüksek performans
  • Uzun kullanım ömrü
  • Düşük kütle atalet momentleri

Model

  • Elektromanyetik

Donanım

  • Yataklı milli fren
  • Yataklı çıkış milli ve geçmeli dengeleme kaplinli fren
  • İki tarafı içi boş milli ve geçmeli dengeleme kaplinli fren

Yapı türü - koruma türü

  • Optimize edilmiş contalı kapalı modül
  • Koruma sınıfı IP66

Montaj ve bakım

  • Standart servo motorlar için tak-çalıştır çözüm
  • Düşük bakım gereksinimi

Ses

  • Ses yalıtımlı değil

Sıcaklık

  • Yalıtım malzemesi sınıfı F

Görev döngüsü

  • %100 görev döngüsünde kullanılabilir

Uygulama örnekleri

Sertifikalar

CSA

TÜV FT02

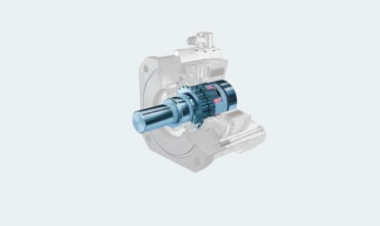

Tek parça milli fren modülü

  • Tahrik tarafı: İçi boş mil (delik)
  • Çıkış tarafı: Servo motorla aynı bağlantı arayüzü
Boyut 100 120 150 175 200 260
Kare flanş [mm] 100 130 155 176 194 264
Standart nominal fren momenti MN [Nm] 6 12 45 70 100 200
Artırılmış nominal fren momenti [Nm] 12 30 90 120 160 400
Mil çapı [mm] 14 / 19 19 / 24 24 / 32 35 32 / 38 42 / 48 / 55
Delik çapı [mm] 14 / 19 19 / 24 24 / 32 35 32 / 38 42 / 48 / 55
Merkezleme çapı [mm] 80 / 95 95 / 110 110 / 130 114,3 130 / 180 250

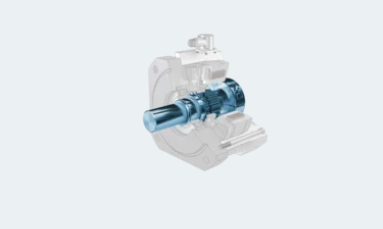

Geçmeli, kaplinli milli fren modülü

  • Tahrik tarafı: İçi boş mil (delik)
  • Çıkış tarafı: Servo motorla aynı bağlantı arayüzü
Boyut 120 150 175 200 260
Kare flanş [mm] 130 155 176 194 264
Standart nominal fren momenti MN [Nm] 12 45 70 100 200
Artırılmış nominal fren momenti [Nm] 30 90 120 160 400
Mil çapı [mm] 19 / 24 24 / 32 35 32 / 38 42 / 48 / 55
Kelepçe göbeği delik çapı [mm] 15 - 32 19 - 38 20 - 45 20 - 45 35 - 55
Sıkma diskli göbek delik çapı [mm] 15 - 28 19 - 38 20 - 45 20 - 45 35 - 60
Merkezleme çapı [mm] 95 / 110 110 / 130 114,3 130 / 180 250

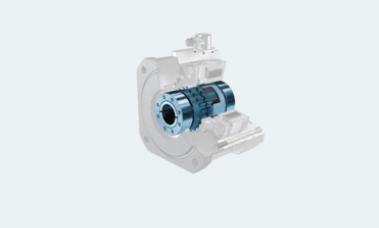

Entegre geçmeli şaft kaplinli fren modülü

  • Tahrik tarafı: Geçmeli elastomer kaplin, sıkma diskli göbek veya kelepçe göbeği
  • Çıkış tarafı: Sıkma diskli göbek
Boyut 120 150 175 200 260
Kare flanş [mm] 130 155 176 194 264
Standart nominal fren momenti MN [Nm] 12 45 70 100 200
Artırılmış nominal fren momenti [Nm] 30 90 120 160 400
Kelepçe göbeği delik çapı [mm] 15 - 32 19 - 38 20 - 45 20 - 45 35 - 55
Sıkma diskli göbek delik çapı [mm] 15 - 28 19 - 38 20 - 45 20 - 45 35 - 60
Merkezleme çapı [mm] 95 / 110 110 / 130 114,3 130 / 180 250
