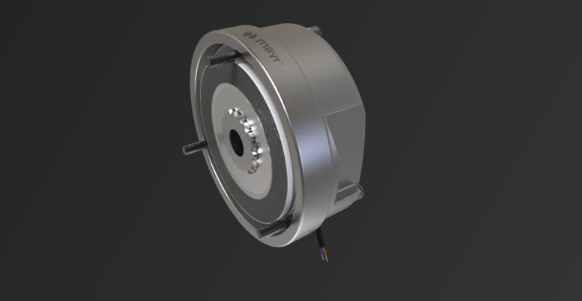

ROBA-stop M®


Güçlü motor freni

  • Güçlü motor freni
  • Geniş model çeşitliliği
  • IP66’ya kadar koruma sınıfı

ROBA-stop M®, geniş boyut, model ve seçenek yelpazesi sayesinde çok yönlü kullanılabilen bir emniyet frenidir. Standart elektrik motorlarına uygun ölçüleriyle güçlü bir motor freni olarak idealdir.

Müşteriye özel uyarlamalar için geniş bir esneklik sunar ve kapalı gövdesiyle IP66 koruma sınıfına kadar temin edilebilir. Özel uygulamalar için ROBA-stop M® Servo-Pitch ve ROBA-stop M® Eco versiyonları da mevcuttur.

Performans özellikleri

Montaj pozisyonu

  • Serbest mil ucuna montaj

Uygulama

  • Güçlü motor freni

Emniyet

  • Fail-Safe prensibi ile güvenli
  • ACİL DURDURMA frenlemelerine uygundur
  • Devreye girme durumu izleme (opsiyonel)

Avantajları

  • Kısa açma-kapama süreleri

Model

  • Elektromanyetik

Görev döngüsü

  • %100 görev döngüsünde kullanılabilir

Donanım

  • -40 °C’ye kadar sıcaklıklar için Cold Climate Version (CCV)
  • Aşınma izleme imkânı
  • Müşteriye özel flanş plakası
  • Yoğuşma önleyici ısıtma
  • Çift rotorlu model
  • Özel sürtünme malzemesi
  • Opsiyonel olarak boşluksuz
  • Özel bobin gerilimleri
  • Kilitlenebilir manuel açma kolu seçeneği

Montaj ve bakım

  • Kolay montaj
  • Düşük bakım gereksinimi

Fiyat - güç

  • Uygun maliyetli motor freni

Uygulama örnekleri

Sertifikalar

ATEX

CSA

UL

Kataloglar

ROBA-stop M® Katalog

Çalışma freni – Balata rotoru (en fazla 40 Nm)

  • Çalışma sırasındaki dinamik frenlemeler için uygundur
  • Yüksek sürtünme işine izin verir, fren momenti daha düşüktür
Boyut 2 4 8 16 32
Fren momenti MN [Nm] 2 4 8 16 32
Maks. nominal fren momenti MN max [Nm] 2,5 5 10 20 40
Maks. devir sayısı nmax [min-1] 6.000 5.000 4.000 3.500 3.000
Min. göbek deliği dmin [mm] 8 10 11 14 19
Maks. göbek deliği dmax [mm] 15 15 20 25 30
Dış çap D [mm] 81 92 108 134 154

Çalışma freni – Metal rotor (en fazla 2500 Nm)

  • Çalışma sırasındaki dinamik frenlemeler için uygundur
  • Yüksek sürtünme işine izin verir, fren momenti daha düşüktür
Boyut 60 100 150 250 500 1000 2000
Fren momenti MN [Nm] 60 100 150 250 500 1.000 2.000
Maks. nominal fren momenti MN max [Nm] 75 125 210 340 700 1.400 2.500
Maks. devir sayısı nmax [min-1] 3.000 3.000 4.200 3.600 3.000 2.500 2.500
Min. göbek deliği dmin [mm] 22 24 30 40 50 75 80
Maks. göbek deliği dmax [mm] 35 45 50 60 80 90 110
Dış çap D [mm] 174 206 227 266 318 392 460

Durdurma freni – Fiber kompozit rotor (4–32 Nm)

  • Ara sıra gerçekleşen dinamik frenlemeler (acil durdurma) için uygundur
  • Tutma momenti yüksektir, izin verilen sürtünme işi daha düşüktür
Boyut 2 4 8 16
Fren momenti MN [Nm] 4 8 16 32
Maks. devir sayısı nmax [min-1] 6.000 5.000 4.000 3.500
Min. göbek deliği dmin [mm] 8 10 11 14
Maks. göbek deliği dmax [mm] 15 15 20 25
Dış çap D [mm] 81 92 108 134

Durdurma freni – Metal rotor (64–3500 Nm)

  • Ara sıra gerçekleşen dinamik frenlemeler (acil durdurma) için uygundur
  • Tutma momenti yüksektir, izin verilen sürtünme işi daha düşüktür
Boyut 32 60 100 150 250 500 1000 2000
Fren momenti MN [Nm] 64 100 180 280 460 900 1.800 3.500
Maks. devir sayısı nmax [min-1] 3.000 3.000 3.000 3.000 2.500 2.000 1.500 2.500
Min. göbek deliği dmin [mm] 19 22 24 30 40 52 75 80
Maks. göbek deliği dmax [mm] 30 35 45 50 60 75 90 110
Dış çap D [mm] 154 174 206 227 266 318 392 460
