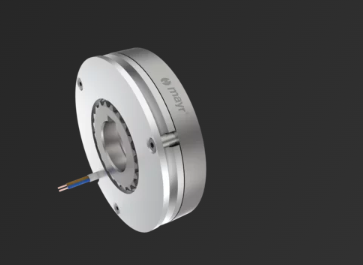

ROBA® servostop® Lean


Servo motorlar için ince yapılı, yay baskılı emniyet freni

  • Servo motorlar ve kobotlar için kısa yapılı yay baskılı fren
  • Kolay montaj
  • Düşük enerji tüketimi

ROBA® servostop® Lean, montaj alanı kısıtlı kompakt servo motorlar için ROBA® servostop® Classic’in son derece ince bir tasarımıdır ve montajı oldukça kolaydır.

Classic modeli gibi yüksek ortam sıcaklıklarında kullanılabilir, büyük mil çaplarına uygundur ve enerji tüketimini önemli ölçüde azaltır.

Performans özellikleri

Uygulama

  • Servo motorlar için ideal emniyet freni

Montaj pozisyonu

  • Servo motorda, A ve B tarafı

Emniyet

  • Fail-Safe prensibi ile güvenli
  • ACİL DURDURMA frenlemelerine uygundur

Avantajları

  • Yüksek performans
  • Düşük enerji tüketimi
  • Düşük kütle atalet momenti

Model

  • Elektromanyetik

Donanım

  • Sade ve sağlam yapı

Montaj ve bakım

  • Mile göre eksenel konumlandırma gerekmez
  • Kolay montaj
  • Düşük bakım gereksinimi

Sıcaklık

  • 120 °C’ye kadar kullanılabilir
  • Yalıtım malzemesi sınıfı F

Görev döngüsü

  • %100 görev döngüsünde kullanılabilir

Uygulama örneği

Boyutlar ve teknik veriler

  • Kısıtlı montaj alanına sahip kompakt servo motorlar için ince yapılı yay baskılı emniyet freni
Boyut 40 50 60 70 80 90 100
Fren momenti MN [Nm] 0,31 0,7 1,9 3,7 5,5 7,9 11,5
Aşırı uyarma gerilimi UO [VDC] 24 24 24 24 24 24 24
Tutma gerilimi UH [VDC] 8 8 8 8 8 8 8
Maks. devir sayısı nmax [min-1] 10.500 8.500 7.000 6.500 5.500 5.000 4.500
Maks. boşta çalışma hızı [min-1] 21.000 16.500 14.000 12.500 10.500 10.000 9.000
Min. göbek deliği d1 min [mm] 8 10 12 12 15 23 20
Maks. göbek deliği d1 max [mm] 12 20 25 25 30 35 37
Dış çap H [mm] 48 58 68 78 88 98 108
Uzunluk L [mm] 16,35 19,15 21,15 23,3 23,3 25,4 25,9
