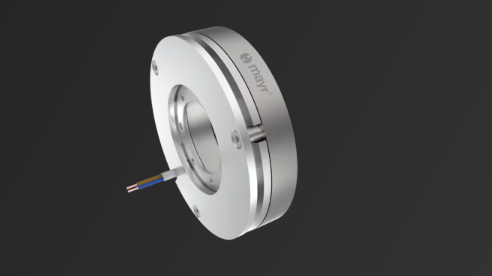

ROBA® servostop® Cobot


YouTube video

Hafif robotlar için yay baskılı emniyet freni

  • Kobotlar için içi boş milli frenler
  • En küçük montaj alanlarına entegre edilebilir
  • Düşük enerji tüketimi

ROBA® servostop® Cobot, mümkün olan en büyük iç çapa sahip içi boş millere bağlanmak üzere özel olarak geliştirilmiş bir emniyet frenidir. Hafif robotların ya da kobotların eklemleri gibi çok dar montaj alanlarına entegre edilmek için idealdir.

Son derece düşük enerji tüketimi sayesinde yüksek ortam sıcaklıklarında bile kullanılabilir. Kendine özgü yapısının sağladığı dinamik özellikler, özellikle hafif robotlarda klasik tasarımlı yay baskılı frenlerin önüne geçer.

Performans özellikleri

Uygulama

  • Robot eklemlerinde
  • Robotik uygulamaları için
  • En küçük montaj alanları için uygun

Montaj pozisyonu

  • İçi boş millere montaj
  • Kademeli millerde
  • Serbest mil ucuna montaj
  • İçi boş milli motorlara entegre

Emniyet

  • Fail-Safe prensibi ile güvenli
  • ACİL DURDURMA frenlemelerine uygundur
  • Devreye girme durumu izleme (opsiyonel)

Avantajları

  • Yüksek performans
  • Düşük enerji tüketimi

Model

  • Elektromanyetik

Donanım

  • Örneğin içi boş milli motorlarda kullanım için geniş iç çapla temin edilebilir
  • Sade ve sağlam yapı

Montaj ve bakım

  • Kolay montaj
  • Düşük bakım gereksinimi

Sıcaklık

  • 120 °C’ye kadar kullanılabilir
  • Yalıtım malzemesi sınıfı F

Görev döngüsü

  • %100 görev döngüsünde kullanılabilir

Uygulama örnekleri

Boyutlar ve teknik veriler

  • Hafif robot eklemleri ve içi boş milli motorlar için yay baskılı emniyet freni
Boyut 40 50 60 70 80 90 100
Fren momenti MN [Nm] 0,23 0,5 1,4 2,7 4 6 9
Aşırı uyarma gerilimi UO [VDC] 24 24 24 24 24 24 24
Tutma gerilimi UH [VDC] 8 8 8 8 8 8 8
Maks. devir sayısı nmax [min-1] 10.500 8.500 7.000 6.500 5.500 5.000 4.500
Maks. boşta çalışma hızı [min-1] 10.500 8.500 7.000 6.500 5.500 5.000 4.500
Tahrik tarafı geçiş çapı d1 [mm] 13 22 29 29 33 40 47
Tahrik tarafı bağlantı delik çapı s2 [mm] 1,8 2,4 2,4 2,4 3,4 3,4 3,4
Tahrik tarafı bağlantı delik sayısı s2 [n] 4 4 6 10 6 8 10
Tahrik tarafı bağlantı bölüm dairesi çapı M [mm] 17 27 34 34 40 47 54
Dış çap H [mm] 48 58 68 78 88 98 108
Uzunluk L [mm] 13,35 16,35 18,35 20,9 20,9 21,9 22,4
