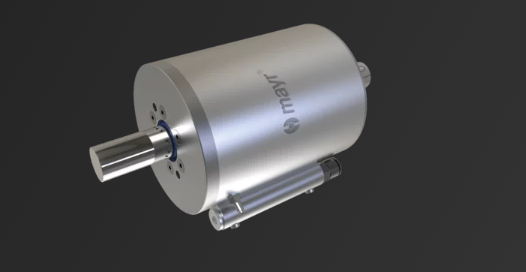

ROBA® linearstop pnömatik


Piston çubukları için pnömatik açılan emniyet freni

  • Piston çubukları için yay baskılı fren
  • Her iki yönde boşluksuz sıkıştırır
  • Dikey akslarda yüksek yedeklilik için ideal

ROBA® linearstop, piston çubukları üzerinde emniyet freni olarak çalışarak makine güvenliğini artırmak için benzersiz imkânlar sunar. Mevcut makine ve tesis yapılarına zahmetli ayar çalışmaları gerektirmeden hızlı ve kolay biçimde entegre edilebilir ve dikey aksların sabitlenmesi için idealdir.

Tahrik sisteminden bağımsız frenleme yaptığı için güvenlik konseptini sadeleştirir; diğer frenlerle birlikte kullanılarak yedekli ve çeşitlendirilmiş bir fren sistemi kolayca kurulabilir. Fren etkisi hareket yönünden bağımsızdır ve frenlemeden sonra boşta hareket gerekmez. Boşluksuz yapısı ve kısa açma-kapama süreleriyle acil durum frenlemelerine de uygundur.

Performans özellikleri

Uygulama

  • Dikey akslar için ideal
  • Mevcut yapılara kolay entegre edilebilir

Montaj pozisyonu

  • Piston çubuğunda

Emniyet

  • Fail-Safe prensibi ile güvenli
  • Anahtarlama durumu izleme
  • ACİL DURDURMA frenlemelerine uygundur
  • Yüksek CCF değeri mümkündür

Model

  • Pnömatik

Avantajları

  • Kısa açma-kapama süreleri
  • Yüksek performans
  • Uzun kullanım ömrü
  • Kendiliğinden güçlenme olmadan kenetlenir
  • Boşluksuz

Yapı türü - koruma türü

  • Koruma sınıfı IP54

Montaj ve bakım

  • Düşük bakım gereksinimi
  • Kolay montaj

Ses

  • Ses yalıtımlı değil
  • Genel olarak gürültü oluşmaz

Görev döngüsü

  • %100 görev döngüsünde kullanılabilir

Sıcaklık

  • -10 °C ile 70 °C arası ortam sıcaklığı (yoğuşmasız)

Uygulama örnekleri

Sertifikalar

TÜV FT02

Kataloglar

ROBA® linearstop pnömatik Katalog

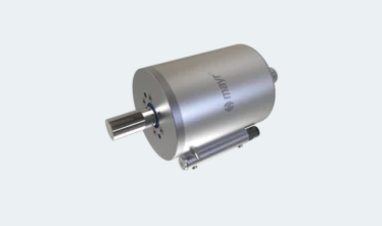

Standart – Sıkıştırma ünitesi

  • Piston çubuğunu yay baskısıyla tam istenen konumda ve boşluksuz sıkıştırır
  • Fren, 4–6 bar pnömatik basınçla açılır
  • ACİL DURDURMA frenlemelerine uygundur (yaklaşık 2.000)
Boyut 20 30 40 60 70 80
Piston kolu çapı d [mm] 16 20 20 25 32 40
Dış çap D [mm] 46 56 70 110 140 178
4,0 bar'da min. nominal tutma kuvveti FN min [N] 450 800 1.500 4.600 7.500 12.500
4,0 bar'da maks. nominal tutma kuvveti FN max [N] 750 1.400 2.650 8.200 13.000 23.000
4,5 bar'da min. nominal tutma kuvveti FN min [N] 525 950 1.800 5.300 8.500 14.500
4,5 bar'da maks. nominal tutma kuvveti FN max [N] 875 1.600 3.050 9.500 15.200 26.500
5,0 bar'da min. nominal tutma kuvveti FN min [N] 575 1.050 2.000 6.000 9.600 16.500
5,0 bar'da maks. nominal tutma kuvveti FN max [N] 1.000 1.800 3.500 10.900 17.500 30.500
5,5 bar'da min. nominal tutma kuvveti FN min [N] 650 1.200 2.250 6.700 10.800 18.500
5,5 bar'da maks. nominal tutma kuvveti FN max [N] 1.100 2.000 3.950 12.300 19.700 35.000
6,0 bar'da min. nominal tutma kuvveti FN min [N] 700 1.300 2.500 7.500 12.000 21.000
6,0 bar'da maks. nominal tutma kuvveti FN max [N] 1.200 2.200 4.400 13.800 22.500 40.000

Standart – Fren ünitesi

  • Piston çubuğunu yay baskısıyla tam istenen konumda ve boşluksuz sıkıştırır ve frenler
  • Fren, 4–6 bar pnömatik basınçla açılır
  • 20.000’den fazla dinamik frenleme yapılabilir
Boyut 20 30 40 60 70 80
Piston kolu çapı d [mm] 16 20 20 25 32 40
Dış çap D [mm] 46 56 70 110 140 178
4,0 bar'da min. nominal tutma kuvveti FN min [N] 450 800 1.500 4.600 7.500 12.500
4,0 bar'da maks. nominal tutma kuvveti FN max [N] 750 1.400 2.650 8.200 13.000 23.000
4,5 bar'da min. nominal tutma kuvveti FN min [N] 525 950 1.800 5.300 8.500 14.500
4,5 bar'da maks. nominal tutma kuvveti FN max [N] 875 1.600 3.050 9.500 15.200 26.500
5,0 bar'da min. nominal tutma kuvveti FN min [N] 575 1.050 2.000 6.000 9.600 16.500
5,0 bar'da maks. nominal tutma kuvveti FN max [N] 1.000 1.800 3.500 10.900 17.500 30.500
5,5 bar'da min. nominal tutma kuvveti FN min [N] 650 1.200 2.250 6.700 10.800 18.500
5,5 bar'da maks. nominal tutma kuvveti FN max [N] 1.100 2.000 3.950 12.300 19.700 35.000
6,0 bar'da min. nominal tutma kuvveti FN min [N] 700 1.300 2.500 7.500 12.000 21.000
6,0 bar'da maks. nominal tutma kuvveti FN max [N] 1.200 2.200 4.400 13.800 22.500 40.000

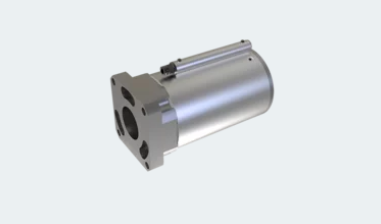

Standart silindirler için adaptörlü – Sıkıştırma ünitesi

  • ISO 15552’ye uygun standart silindirlere monte edilebilir
  • Piston çubuğunu yay baskısıyla tam istenen konumda ve boşluksuz sıkıştırır
  • Fren, 4–6 bar pnömatik basınçla açılır
  • ACİL DURDURMA frenlemelerine uygundur (yaklaşık 2.000)
Boyut 20 30 40 60 70 80
Piston kolu çapı d [mm] 16 20 20 25 32 40
Dış çap D [mm] 46 56 70 110 140 178
4,0 bar'da min. nominal tutma kuvveti FN min [N] 450 800 1.500 4.600 7.500 12.500
4,0 bar'da maks. nominal tutma kuvveti FN max [N] 750 1.400 2.650 8.200 13.000 23.000
4,5 bar'da min. nominal tutma kuvveti FN min [N] 525 950 1.800 5.300 8.500 14.500
4,5 bar'da maks. nominal tutma kuvveti FN max [N] 875 1.600 3.050 9.500 15.200 26.500
5,0 bar'da min. nominal tutma kuvveti FN min [N] 575 1.050 2.000 6.000 9.600 16.500
5,0 bar'da maks. nominal tutma kuvveti FN max [N] 1.000 1.800 3.500 10.900 17.500 30.500
5,5 bar'da min. nominal tutma kuvveti FN min [N] 650 1.200 2.250 6.700 10.800 18.500
5,5 bar'da maks. nominal tutma kuvveti FN max [N] 1.100 2.000 3.950 12.300 19.700 35.000
6,0 bar'da min. nominal tutma kuvveti FN min [N] 700 1.300 2.500 7.500 12.000 21.000
6,0 bar'da maks. nominal tutma kuvveti FN max [N] 1.200 2.200 4.400 13.800 22.500 40.000
