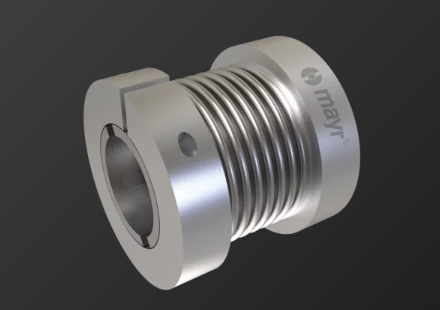

smartflex®

Güvenilir, esnek ve her zaman boşluksuz metal körüklü kaplin

    • Kaynak dikişsiz modüler metal körüklü kaplin
    • Düşük kütle atalet momenti
    • Yüksek kaçıklık sönümleme kapasitesi

Smartflex®'in esnek metal körükleri kaynaklanmamış, flanşlanmamış ya da yapıştırılmamış, ancak alüminyum sıkıştırma halkaları ve redüksiyon burçları arasına sıkıştırılmıştır. Bu redüksiyon burçları mevcut şaft çaplarına uygun olan farklı deliklerde mevcuttur. smartflex®'in yapısı sayesinde yalnızca birkaç farklı bileşen ve basit tak-çalıştır montajı ile farklı bağlantı türleri gerçekleştirilebilir, bu da esneklik, hızlı bulunabilirlik ve optimize edilmiş depolama açısından büyük bir avantajdır. Metal körüklü kaplin için düşük ağırlık ve yüksek depolama kapasitesi, esnek uygulama olanakları da sağlar.

Performans özellikleri

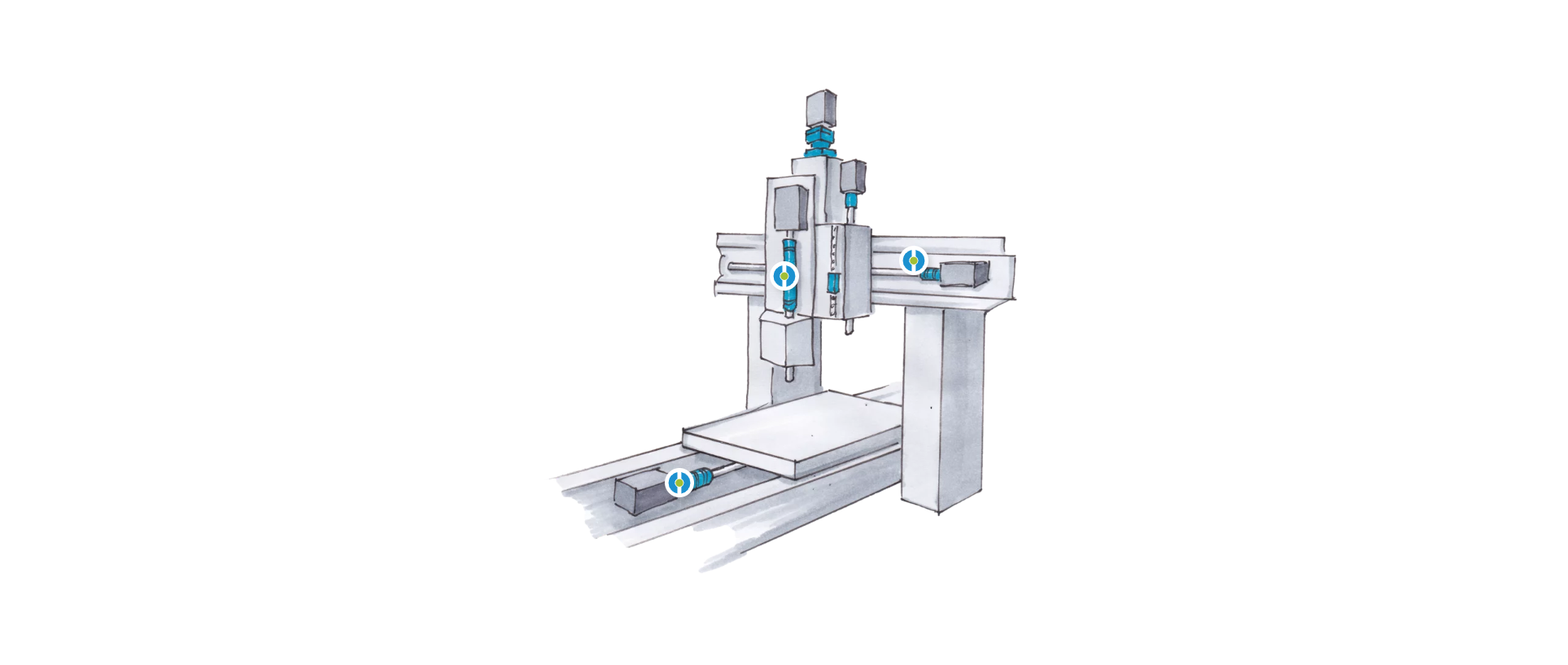

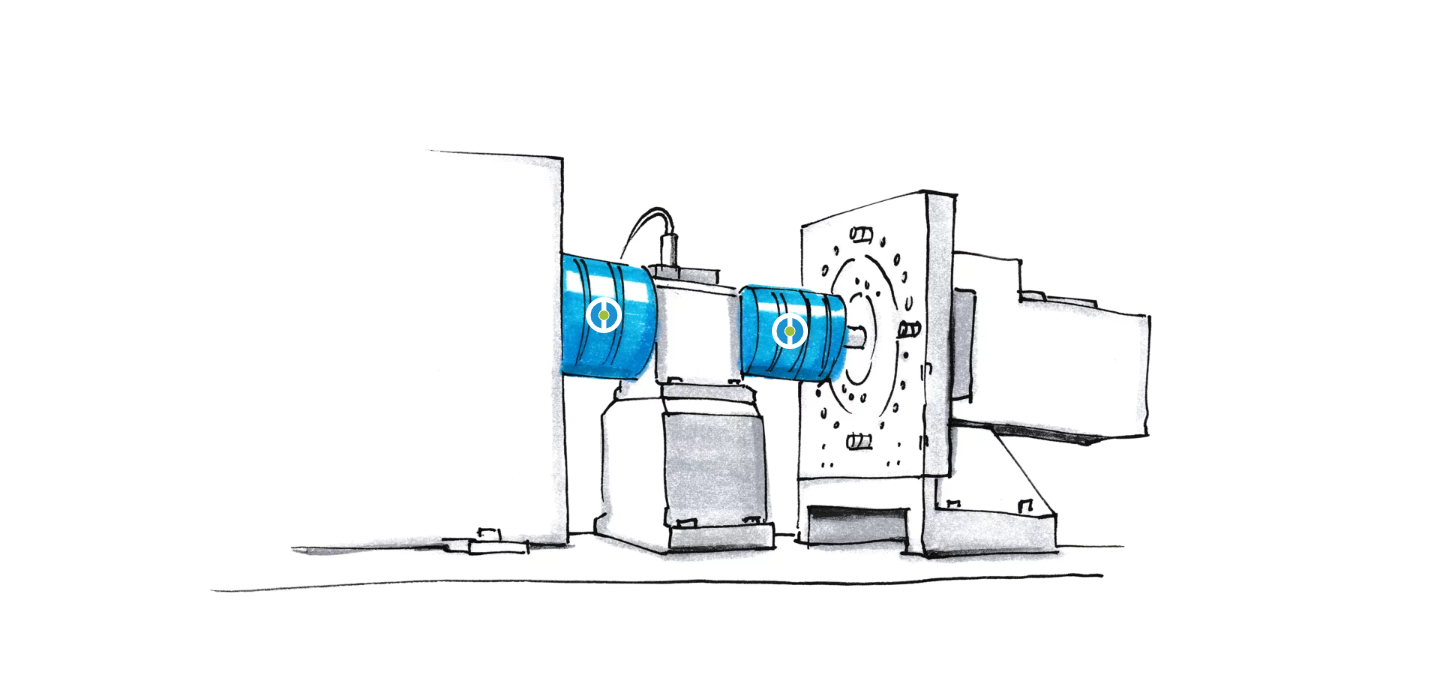

Uygulama

  • Servo tahrikler için uygun
  • Yüksek devirli dinamik tahrikler için

Model

  • Burulma direnci
  • Esnek modüler sistem

Avantajları

  • Eksenel, açısal ve radyal kayma dengelemesi
  • Boşluksuz

Technical explanations

Parça listesi

Parça listesi
  1. Steel bellows
  2. Clamping ring
  3. Holding spring
  4. Cap screw
  5. Reducing bushing
  6. Reducing bushing with tapered bore
  7. Washer

Teslimat durumu

  • katlanır bir kutuda ayrı ayrı paketlenir veya
  • bir araya getirilip kablo bağıyla sabitlenir
  • Redüksiyon burçlarındaki (5) delikler ve konik delikli redüksiyon burcu (6), H7 pasolu olarak tasarlanmıştır.

Şaft çapına uyum

Redüksiyon burcu (5), eksenel basınç kullanılarak (manuel olarak veya küçük bir el presiyle) sıkıştırma halkasından (2) dışarı bastırılabilir ve değiştirilebilir.

Şaft gereklilikleri

  • Yüzey kalitesi: 1,6 µm
  • Eşmerkezlilik: 0,01 mm
  • Minimum çekme mukavemeti: 500 N/mm2
  • Paso: h6
  • Farklı pasolar için fabrika ile görüşüp onay alın.

Fonksiyon

smartflex® kaplinler, torku boşluksuz olarak aktarır ve radyal, eksenel ve açısal şaft kaymalarını dengeler.

Sıcaklığa dayanıklılık

120 °C'ye kadar kalıcı sıcaklık (talep üzerine daha yüksek sıcaklıklar)

Montaj konumu

istenen şekilde
