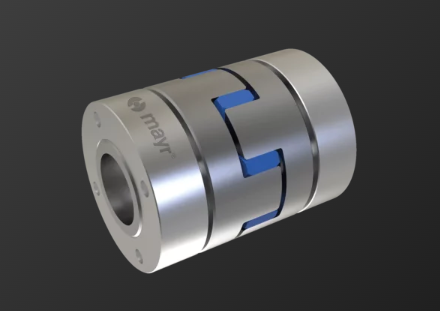

ROBA® ES

ROBA® ES’nin temel bileşeni, farklı Shore sertlik seçenekleriyle sunulan elastomer ara elemanlardır. Bu sertlik dereceleri; kaplinin aktarabileceği torku, rijitliğini, sönümleme kapasitesini ve izin verilen yer değiştirme değerlerini belirler. Kör montaja uygun takılabilir yapısı, belirli uygulamalarda kurulumu kolaylaştırır. Ön gerilimli elastomer elemanlar sayesinde ROBA® ES, sönümleme özelliğini korurken boşluksuz çalışır.

Performans özellikleri

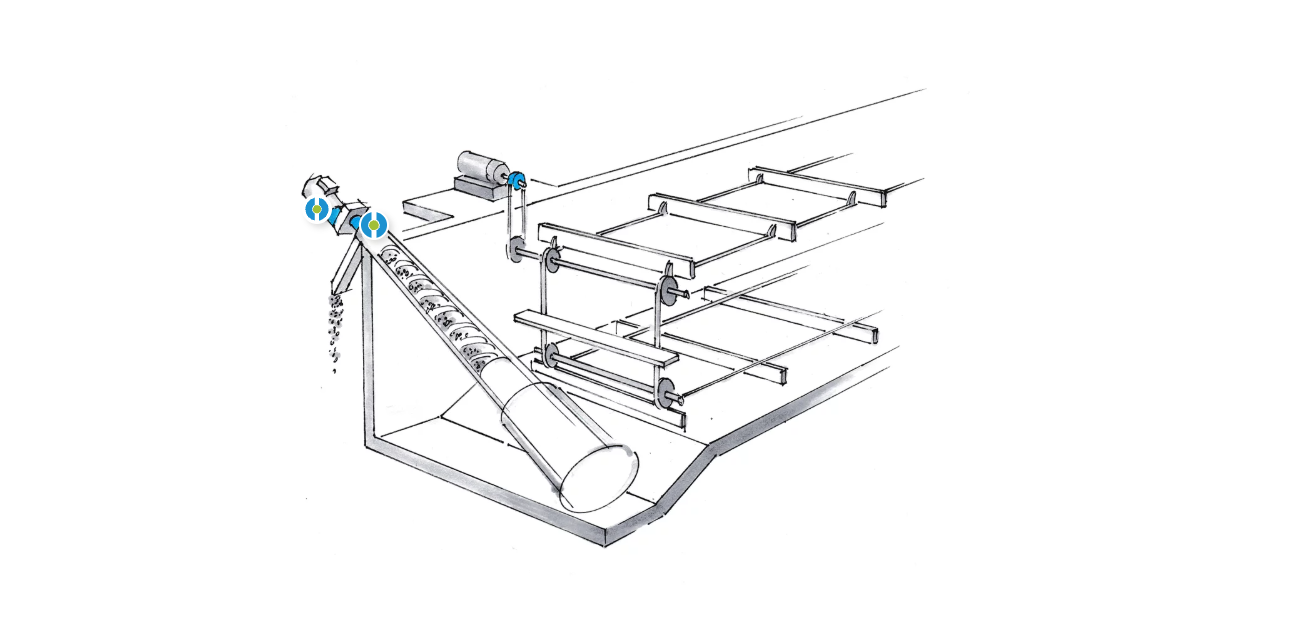

Uygulama

  • Servo tahrikler için uygun

Model

  • Elastik şekilde burulma
  • Takılabilir

Avantajları

  • Eksenel, açısal ve radyal kayma dengelemesi
  • Boşluksuz
  • Maddelere dayanıklı elastomer yıldız
  • Titreşim sönümleyici

Montaj ve bakım

  • Kör montaj için uygundur
  • Bakım gerektirmez

Sıcaklık

  • Bağımlı sıcaklık aralıkları için bkz. Montaj ve kullanım kılavuzu

Elastomer dişli çember seçenekleri

Mavi dişli çember

  • Sertlik: 80 Shore A
  • Özellik: Çok yüksek esneklik ve sönümleme kapasitesi
  • İzin verilen sürekli çalışma sıcaklığı: −50 ila +80 °C

Sarı dişli çember

  • Sertlik: 92 Shore A
  • Özellik: Yüksek esneklik ve iyi sönümleme kapasitesi
  • İzin verilen sürekli çalışma sıcaklığı: −40 ila +90 °C

Kırmızı dişli çember

  • Sertlik: 98 Shore A
  • Özellik: Burulma rijitliği ile sönümleme arasında çok iyi denge
  • İzin verilen sürekli çalışma sıcaklığı: −30 ila +90 °C

Yeşil dişli çember

  • Sertlik: 64 Shore D
  • Özellik: Yüksek burulma rijitliği ve düşük sönümleme kapasitesi
  • İzin verilen sürekli çalışma sıcaklığı: −30 ila +100 °C

Gri dişli çember

  • Sertlik: 72 Shore D
  • Özellik: Çok yüksek burulma rijitliği ve yüksek yük taşıma kapasitesi
  • İzin verilen sürekli çalışma sıcaklığı: −20 ila +110 °C

Teknik özellikler

Boyut Mavi TKN / TK maks. / nmaks. Sarı TKN / TK maks. / nmaks. Kırmızı TKN / TK maks. / nmaks. Yeşil TKN / TK maks. / nmaks. Gri TKN / TK maks. / nmaks.
14 4 / 8 / 28.000 8 / 16 / 28.000 13 / 26 / 28.000 16 / 32 / 28.000 —
19 5 / 10 / 21.000 10 / 20 / 21.000 17 / 34 / 21.000 21 / 42 / 21.000 27 / 54 / 21.000
24 17 / 34 / 13.200 35 / 70 / 13.200 60 / 120 / 13.200 75 / 150 / 13.200 95 / 190 / 13.200
28 46 / 92 / 13.200 95 / 190 / 13.200 160 / 320 / 13.200 200 / 400 / 13.200 260 / 520 / 13.200
38 95 / 190 / 10.500 190 / 380 / 10.500 325 / 650 / 10.500 405 / 810 / 10.500 525 / 1.050 / 10.500
42 125 / 250 / 9.000 265 / 530 / 9.000 450 / 900 / 9.000 560 / 1.120 / 9.000 725 / 1.450 / 9.000
48 150 / 300 / 8.000 310 / 620 / 8.000 525 / 1.050 / 8.000 655 / 1.310 / 8.000 850 / 1.700 / 8.000
55 200 / 400 / 6.300 410 / 820 / 6.300 685 / 1.370 / 6.300 825 / 1.650 / 6.300 —
65 450 / 900 / 5.600 900 / 1.800 / 5.600 1.040 / 2.080 / 5.600 1.205 / 2.500 / 5.600 —

Semboller ve birimler

  • TKN: Nominal tork (Nm)
  • TK maks.: Darbe torklarından kaynaklanan izin verilen maksimum yük (Nm)
  • nmaks.: İzin verilen maksimum devir sayısı (dev/dak)

Burada belirtilen değerler, ilgili ürün seçenekleri için ulaşılabilen maksimum teknik özelliklerdir. Bu değerler, seçilen konfigürasyona bağlı olarak değişebilir. Kesin ürün özellikleri için konfigürasyon sonunda sunulan teknik bilgi metni veya nihai konfigürasyon çizimi esas alınmalıdır.
