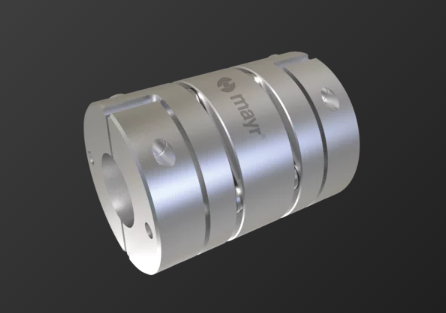

ROBA® DS (Servo)

Kompakt, burulma dirençli, boşluksuz şaft kaplini

  • Alüminyum model
  • Değişken yükte de %100 nominal tork
  • Aşınmaz ve bakım gerektirmez



ROBA-DS kaplinler, torkları burulmaya dirençli ve boşluksuz şekilde aktaran şaft bağlantılarıdır. Tek mafsallı kaplinler (Tip 950._ _ _) için açısal ve eksenel kaymaların yanı sıra
çift mafsallı kaplinler (Tip 951._ _ _) için ek radyal kaymayı da aynı anda dengeler.

Performans özellikleri

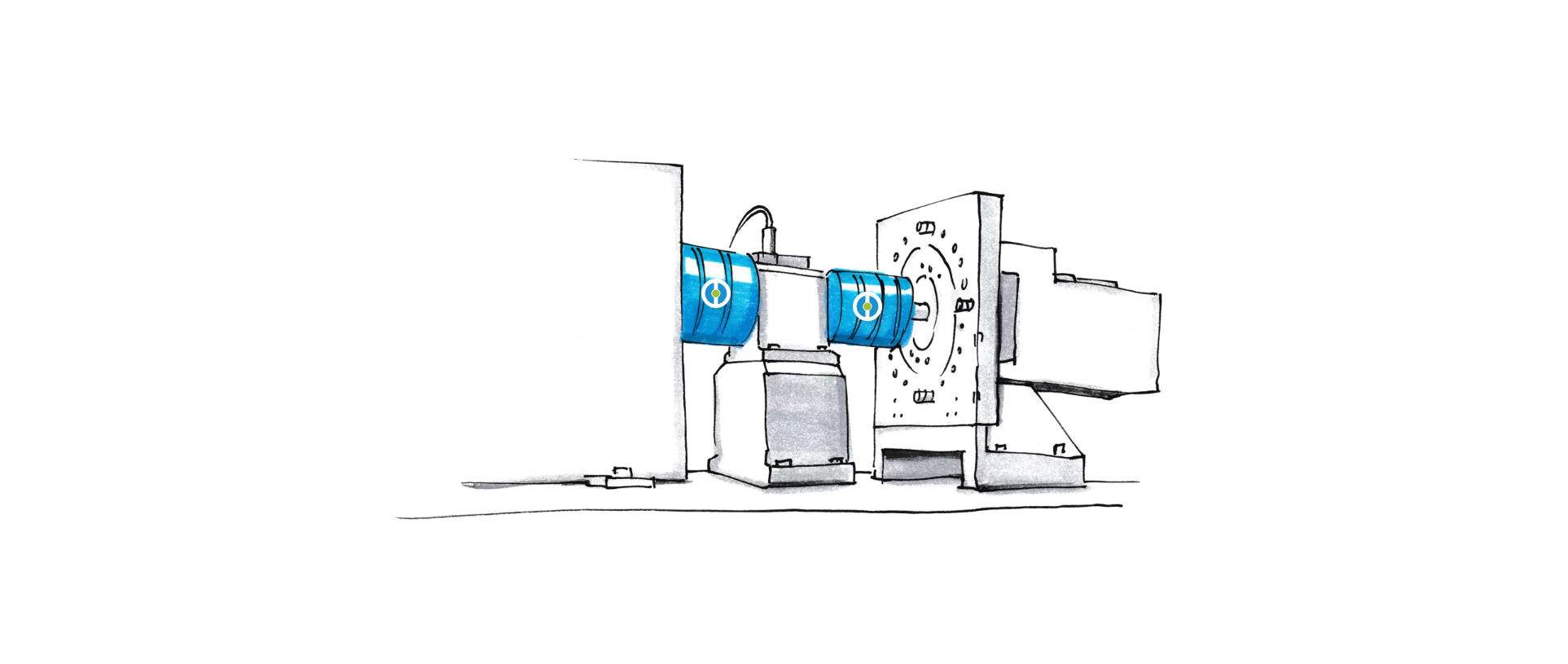

Uygulama

  • Servo tahrikler için uygun
  • Yüksek devirli dinamik tahrikler için

Model

  • Burulma direnci
  • FEM optimizasyonlu lamel formu
  • Paslanmaz çelik modeli mevcuttur

Avantajları

  • Eksenel, açısal ve radyal kayma dengelemesi
  • Boşluksuz
  • Müşteriye özel göbekler ve kovanlar temin edilebilir

Montaj ve bakım

  • Tork anahtarlı radyal montaj
  • Düşük vida sıkma torkları
  • Bakım gerektirmez
  • Aşınmaz

Tek mafsallı kaplin

  • Lamel paketli tek mafsallı kaplin

  • Çok yüksek burulma sağlamlığı

  • Eksenel ve açısal şaft kayması dengelemesi mümkündür

Size 3 6 10 15
Nominal torque TKN [Nm] 35 60 100 150
Peak torque TKS [Nm] 52 90 150 225
max. Speed nmax [min-1] 22.500 18.000 15.000 7.800
min. Hub bore dmin [mm] 10 11 19 25
max. Hub bore dmax [mm] 20 28 38 42

Bağlantı plakalı iki mafsallı kaplin

  • İki lamel paketli ve bağlantı plakalı iki mafsallı kaplin

  • Yüksek burulma sağlamlığı

  • Kompakt tasarım, minimum toplam uzunluk

  • Eksenel, radyal ve açısal şaft kayması dengelemesi mümkündür

Size 3 6 10 15
Nominal torque TKN [Nm] 35 60 100 150
Peak torque TKS [Nm] 52 90 150 225
max. Speed nmax [min-1] 22.500 18.000 9.000 7.800
min. Hub bore dmin [mm] 10 11 19 25
max. Hub bore dmax [mm] 20 28 35 42

Yarıklı göbek bağlantı plakalı iki mafsallı kaplin

  • İki lamel paketli ve özel bağlantı plakalı iki mafsallı kaplin

  • Radyal olarak sökülebilir

  • Yüksek burulma sağlamlığı

  • Kompakt tasarım, minimum toplam uzunluk

  • Eksenel, radyal ve açısal şaft kayması dengelemesi mümkündür

Size 3 6 10 15
Nominal torque TKN [Nm] 35 60 100 150
Peak torque TKS [Nm] 52 90 150 225
max. Speed nmax [min-1] 13.500 10.800 9.000 7.800
min. Hub bore dmin [mm] 10 14 19 25
max. Hub bore dmax [mm] 20 28 35 42

İki mafsallı kaplin Manşon S

  • İki lamel paketli ve HS çelik manşonlu iki mafsallı kaplin (uzunluğu seçilebilir)

  • Yüksek burulma sağlamlığı

  • Eksenel, radyal ve açısal şaft kayması dengelemesi mümkündür

Size 3 6 10 15
Nominal torque TKN [Nm] 35 60 100 150
Peak torque TKS [Nm] 52 90 150 225
min. Hub bore dmin [mm] 10 11 19 25
max. Hub bore dmax [mm] 20 28 35 42
