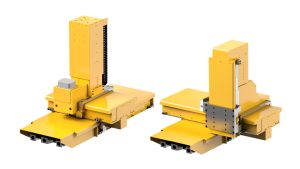

Konumlandırma Sistemi CTU
Avantajlar
-
Uzun hizmet ömrü ve ağır yükler için üretilmiştir
-
Harici bir noktadan kolay yağlama bakımı
-
Kaplinler sayesinde hassas hizalama ve güvenli sabitleme
-
Yüksek doğruluk ve tekrarlanabilirlik seviyesi
Özellikler
-
Alüminyum veya çelik tabanlı kompakt tasarım
-
Entegre motor, kontrol ünitesi, kablolar, mekanik fren ve darbe emici
-
Dikey eksen seçeneği olarak kaldırma kolonu veya lineer modül
-
Özelleştirilmiş motor adaptörlü inline ve dik açılı dişli kutuları
CTU serisi konumlandırma sistemleri, özellikle otomotiv endüstrisi için geliştirilmiştir. Her biri 2 arabaya sahip bir çift profilli ray kılavuzu ile donatılmış olup, yüksek kılavuzlama hassasiyeti ve rijitlik sunar.
Geniş bilyalı vida seçenekleri sayesinde olağanüstü konumlandırma doğruluğu sağlar. CTU sistemleri, entegre motor, kontrol ünitesi, kablo, mekanik fren, darbe emici ve çelik kapak ile donatılmıştır.
Ayrıca dikey eksenler için hem kaldırma kolonları hem de lineer modüller ile sunulmaktadır.
| Özellik | Değer |
|---|---|
| Hız | 0,3 m/s’ye kadar |
| Hassasiyet | ± 0,05’e kadar |
| Maksimum strok (mm) | 1.000 mm’ye kadar |
| Çalışma sıcaklığı | 0 °C ile +50 °C arası |
| Kılavuz elemanı | Profil ray kılavuzları |
| Boyutlar | Genişlik 380 mm’ye kadar / Yükseklik 120 mm |
| Tahrik elemanı | Bilyalı vida |
