Framo Morat - speeroX

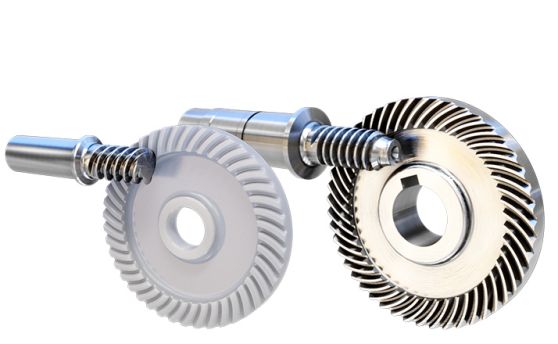

Framo Morat speeroX dişli seti

Tek kademede yüksek dişli oranı ve açılı güç aktarımı sağlayan akıllı, sessiz ve yer tasarruflu dişli seti

  • Tek kademede yüksek dişli oranı ve 90° güç aktarımı
  • Sürtünmesi azaltılmış kinematikle yüksek verim ve uzun ömür
  • Yalnızca iki bileşen: sonsuz vida ve çark
  • Çelik-çelik ve plastik-metal eşleşmeleri

Elektrik motorları yüksek devirde görece düşük tork üretir. Yükleri hareket ettirmek için bu dönme hareketini daha yavaş ama daha güçlü bir harekete dönüştüren dişli kutuları kullanılır. Yüksek oranlı dişli kutularında genellikle çok kademeli düz ve planet dişli setleri, açılı yerleşim gerektiğinde ise konik, vidalı ve sonsuz dişli setleri ya da bunların kombinasyonları tercih edilir.

Verim, hizmet ömrü, çalışma gürültüsü veya montaj alanı gereksinimleri nedeniyle bu klasik çözümler zaman zaman sınırlarına ulaşır: çok kademeli düz ve planet dişliler çok sayıda bileşenden oluşur, konik dişliler gürültülüdür ve en az bir ek kademe gerektirir, sonsuz dişli setleri ise sürtünme nedeniyle güç ve ömür kaybeder. Framo Morat’ın geliştirdiği speeroX dişli seti tam bu noktada devreye girer.

speeroX’te çarkın dişleri çarkın düz yüzüne taşınır; böylece değiştirilmiş bir sonsuz vida tarafından tahrik edilen spiral bir dişli oluşur. Uzamsal yerleşim montaj alanını küçültür, kinematik açıdan uygun koşullar kayma bileşenlerini ve dolayısıyla sürtünmeyi azaltır. speeroX setleri her zaman uygulamaya özel geliştirilir; montaj alanı, gürültü veya verim gibi kriterler önceliklendirilebildiği için klasik dişli tiplerine göre avantajlar daha da belirginleşir.

Performans özellikleri

speeroX’in avantajları

  • Yüksek örtüşme ve dengeli kayma etkileriyle sessiz çalışma
  • Uzun ömürle birlikte yüksek verim
  • Tek kademe sayesinde düşük ağırlık ve küçük montaj alanı
  • Az bileşen sayesinde kolay montaj
  • Onlarca yıllık müşteriye özel geliştirme ve üretim deneyimi

Klasik çözümlere göre

  • Çok kademeli çözümlere göre: daha az bileşen, daha küçük montaj alanı, daha düşük gürültü ve daha kolay montaj
  • Sonsuz dişli setlerine göre: daha yüksek verim, daha uzun ömür, daha küçük montaj alanı ve ömür boyunca daha düşük burulma boşluğu
  • Vidalı dişli setlerine göre: daha küçük montaj alanı ve daha yüksek verim

Uygulama alanları

Otomotiv

Günümüz araçlarından bir yandan daha fazla konfor ve otomasyon, diğer yandan daha yüksek dinamizm ve verim beklenir. speeroX ile metal veya plastikten, hafif ve sessiz dişli çözümleri geliştirilir.

Robotik

Robotik uygulamalar en yüksek hassasiyet ve uzun ömrün yanında yüksek güç yoğunluklu dişli çözümleri gerektirir. speeroX dişli kutuları, medikal ve robotik sistemlerde boşluğu ve gürültüyü en aza indirecek şekilde tasarlanır.

Konveyör teknolojisi

Kesintisiz çalışan endüstriyel konveyörlerde dayanıklı ve az bakım gerektiren tahrik bileşenleri şarttır. Tek yönlü dönüş için optimize edilen speeroX setleri enerji kayıplarını azaltır ve uzun ömür sağlar.

İntralojistik

Endüstriyel kamyonlar, yüksek kaldırmalı araçlar ve elektrikli forkliftlerin tahrikleri en yüksek hassasiyet ve yük kapasitesi gerektirir. Helisel dişlilerle speeroX setlerini birleştiren çok kademeli tasarım, dar alanda yüksek dinamizm ve verim sağlar.

Redüktör teknolojisi

speeroX’li ENEX redüktörlü motorlar, paketleme makineleri ve endüstriyel uygulamalar için modüler, kullanıma hazır, kompakt ve enerji verimli çözümler sunar.

Referans projeler

Ameliyat robotu

Medikal teknolojideki robotlar güç yoğunluğu, konumlandırma hassasiyeti ve dişli sisteminin akıllıca yerleşimi konusunda en yüksek gereksinimleri karşılamalıdır. Framo Morat, motor uzmanı maxon’un RAD (Right Angle Drive) açılı tahriki için speeroX dişli setini geliştirdi ve taşıma kapasitesi ile üretilebilirlik açısından optimize etti. Düşük ağırlığı ve minimum burulma boşluğuyla ameliyat robotları için ideal bir tahrik ortaya çıktı.

Takılabilir dişli kutuları ve redüktörlü motorlar

Redüktör uzmanı Ruhrgetriebe, ENEX serisi takılabilir dişli kutuları ve redüktörlü motorlarıyla maliyetleri ve CO2 emisyonlarını azaltmayı hedefliyor. Serinin en önemli dişli bileşeni speeroX setleridir: en küçük montaj alanında yüksek verim ve uzun ömür sunarak sürdürülebilir bir tahrikin tüm özelliklerini sağlar.

Kataloglar

speeroX Çelik-Çelik Broşürü (EN)
speeroX Plastik-Metal Broşürü (EN)
speeroX Genel Broşür (EN)

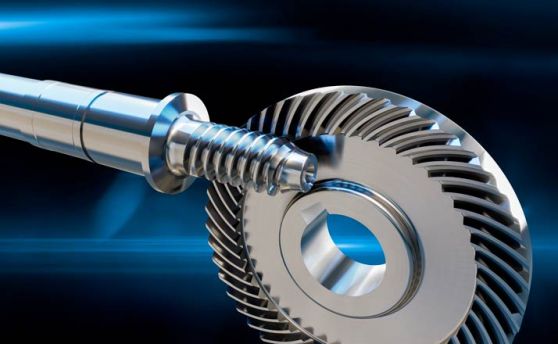

Framo Morat speeroX çelik-çelik dişli seti

Çelik-çelik eşleşmesi

Uzun çalışma süreli zorlu uygulamalardan en küçük alanda en yüksek hassasiyet gereken uygulamalara kadar speeroX çelik-çelik eşleşmeleri pek çok alanda kendini kanıtlamıştır. Aşınmasız malzeme eşleşmesi, yüksek güç yoğunluklu ve dayanıklı tahrik çözümleri sağlar.

  • Özellikle tek yönlü dönüşte tercih edilen diş yanağıyla yüksek performans
  • Uygun kinematik koşullarla sürtünmenin azalması ve yüksek verim
  • Dengeli kayma etkileriyle düşük gürültü
  • Aşınması düşük özel çelik-çelik eşleşmesiyle uzun ömür ve yüksek güç yoğunluğu
  • Çark ve sonsuz vidanın avantajlı yerleşimiyle küçük montaj alanı
  • Az bileşen sayesinde düşük ağırlık ve kolay montaj

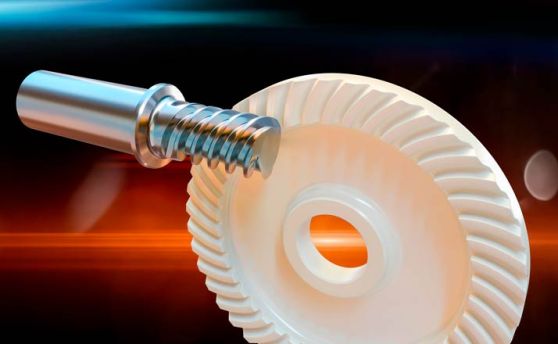

Framo Morat speeroX plastik-metal dişli seti

Plastik-metal eşleşmesi

Plastiğe göre optimize edilmiş speeroX tasarımında plastik bir çark ve metal bir sonsuz vida birlikte çalışır. Ortaya otomotiv ve endüstriyel uygulamalar için son derece kompakt, verimli ve ekonomik dişli kutuları çıkar.

  • Dişli ve malzeme kombinasyonunun uygulamaya özel tasarımı
  • Çarkın 3D baskı, talaşlı işleme veya plastik enjeksiyonla tek kaynaktan üretimi
  • Tek kademede yüksek dişli oranı ve açılı güç aktarımı
  • Çark ve sonsuz vidanın ayrı yerleşimiyle küçük montaj alanı
  • Yüksek kavrama oranıyla daha yüksek güç yoğunluğu
  • Dengeli kayma etkileriyle düşük gürültü, sürtünmenin azalmasıyla yüksek verim
