Malzemeler

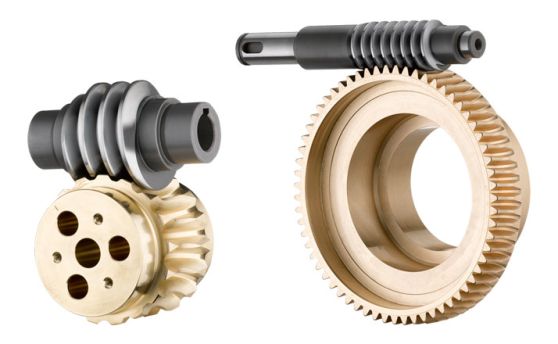

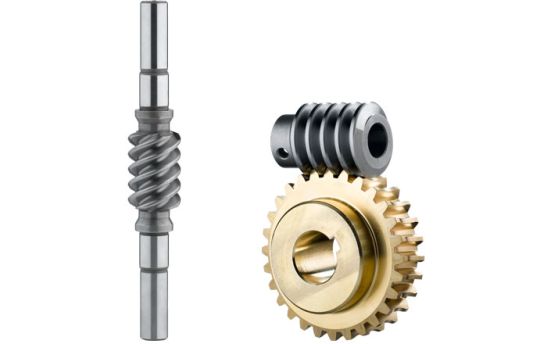

Sonsuz vidalar temel olarak sertleştirilmiş çelikten üretilir; diş yanakları ve delikler taşlanır. Sonsuz dişli çarkları için uygulamaya göre farklı malzemeler kullanılır:

• Pirinç: alüminyum, silisyum ve manganez katkılı, kayma uygulamaları için geliştirilmiş özel bir bakır-çinko alaşımı. İyi korozyon direnci, yüksek mukavemet, iyi kayma özellikleri ve yüksek aşınma direnci sunar; alüminyum içeriği sayesinde kimyasal direnci de yüksektir. Kurşun içeriği ağırlıkça %0,1 veya altındadır.
• Plastik: düşük ısı iletkenliği nedeniyle düşük kayma hızları ve orta diş yükleri için uygundur. Bu eşleşmede sonsuz vida sertleştirilmiş ve yanakları taşlanmış olmalıdır. Plastiğin ısıl genleşmesi pirinçten yaklaşık dört kat fazla olduğundan diş boşluğu çok dar seçilmemelidir.
• Bronz: DIN EN 1982’ye göre CuSn12 yüksek kayma hızlarına uygun, aşınma direnci iyi ve görece yumuşak bir malzemedir. CuSn12Ni çok yüksek aşınma direnciyle çok yüksek kayma hızlarına uygundur. CuAl10Fe5Ni5 ise yüksek yükler ve görece düşük devirler için görece sert bir kayma malzemesidir.
• Dökme demir: EN-GJS-400-15 (DIN EN 1563) ve EN-GJL-250 (DIN EN 1561) düşük kayma hızları için uygundur.

Kendinden kilitleme

Bir dişli, giriş milinden döndürülebildiği hâlde çıkış milinden döndürülemiyorsa kendinden kilitlemelidir. Sonsuz dişli setlerinde bu durum; helis açısı, yağlayıcı, dişli sıcaklığı, kayma hızı ve temas eden diş yanaklarının yüzey pürüzlülüğünün belirli kombinasyonlarında oluşabilir. Statik ve dinamik kendinden kilitleme birbirinden ayrılır:

• Statik kendinden kilitleme: redüktör, durma konumundan çark tarafından döndürülemez. Gres yağlamada 3° – 5°, sentetik yağlarla 2,5° – 4,5° helis açısında beklenebilir.
• Dinamik kendinden kilitleme: tahrik motoru kapatıldığında sistem durur. Gres yağlamada 3°’ye, sentetik yağlarla 2,5°’ye kadar helis açısında beklenebilir.

4,5° veya 5°’nin üzerindeki helis açılarında kendinden kilitleme oluşmaz. Darbe ve titreşimler ya da yağlama, kayma hızı ve yükün belirli kombinasyonları kendinden kilitlemeyi ortadan kaldırabilir; bu nedenle kendinden kilitleme için garanti verilmez.

Montaj

Sonsuz dişli çarkının eksenel konumlandırılmasında toleranslı referans yüzeyi belirleyicidir; yan tolerans c tüm eksen mesafelerinde 0,15 mm’yi aşmamalıdır. Montajdan sonra temas izinin konumuna bakılarak çarkın eksenel konumunda bir montaj hatası olup olmadığı anlaşılabilir. Temas izi mümkün olduğunca çıkış tarafına kaymalı, dönüş yönü değişen uygulamalarda ise ortada olmalıdır.

Verim

Bir sonsuz dişli setinin verimi; sonsuz vidanın helis açısı, kayma hızı, yağlayıcının davranışı, yüzey kalitesi ve montaj koşullarından etkilenir. Eksen mesafesi büyüdükçe verim de artar. Küçük eksen mesafelerinde yer ve maliyet nedeniyle sık kullanılan kaymalı yatakların yüksek sürtünme katsayısı toplam verimi belirgin şekilde düşürebilir. Katalogdaki verim değerleri yalnızca optimum montaj koşullarında geçerlidir.

Vidalı dişli

Vidalı dişli, helis açısı sonsuz vidanın helis açısına eşit olan helisel bir düz dişlidir. Sonsuz vida ile sonsuz dişli çarkı bir çizgi boyunca temas ederken vidalı dişlide temas noktasaldır; bu nedenle yalnızca düşük tork aktarılabilir ya da kullanım ömrü kısalır. Teknik olarak güçlü bir çözüm için genellikle sonsuz dişli seti önerilir.

Uygulama alanları

Sonsuz dişli setleri, elektrik motorlarının hızlı ve düşük torklu dönme hareketini düşük devirde yüksek torka dönüştürür. Bu yüzden makine mühendisliğinden ölçme ve kontrol teknolojisine, yenilenebilir enerjiden medikal teknolojiye kadar pek çok sektörde kullanılır.

Tahrik teknolojisi

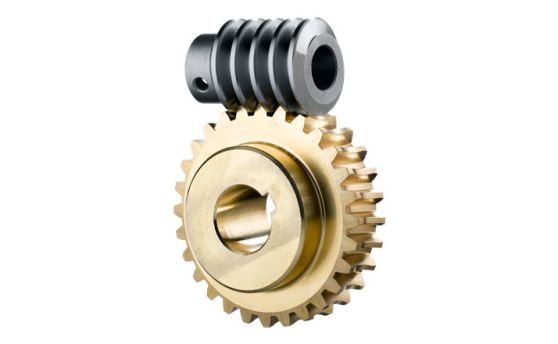

Standart sonsuz dişli setlerinin klasik kullanım alanı redüktörlü motorlardır. Yüksek üretim derinliği ve kapsamlı kalite güvencesi sayesinde Framo Morat setleri, dünya çapında tanınmış redüktör, motor ve tahrik üreticilerinin uygulamalarında kullanılır. Compacta serisi redüktörlü motorlarda ve pek çok müşteriye özel tahrik sisteminde de önemli rol oynar.

Medikal teknoloji

Medikal uygulamalarda tahrik bileşenlerinden en yüksek hassasiyet, sessizlik ve dayanıklılık beklenir. Yatak yüzeyi bağımsız hareket eden bölümlere ayrılan ameliyat masaları için hafif, sessiz ve dayanıklı paslanmaz çelik sonsuz dişli setleri geliştirildi; bu setler masanın hassas ve sarsıntısız ayarlanmasını sağlar.

Pompa sistemleri ve kimya tesisleri

Sonsuz dişli setleri özellikle su arıtma ve içme suyu hazırlamadaki pompa sistemlerinde sık kullanılır. Gerekli redüksiyonu sağlarken kaydırılmış eksenleri sayesinde motorların boru hatlarına paralel yerleştirilmesine ve yerden tasarrufa olanak tanır. Kaliteli malzemeler ve hassas üretim, sürekli çalışmada güvenilirlik ve uzun ömür sağlar.

İletişim teknolojisi

Uydu iletişiminde kararlı sinyal iletimi için antenlerin tam olarak hizalanması gerekir. Hassas ve düşük boşluklu sonsuz dişli setleri, döner kafalarda azimut ve elevasyonun açısal olarak doğru ayarlanmasını sağlar. Ağırlığı optimize edilmiş yüksek hassasiyetli Duplex setler, örneğin Transport Layer Constellation uydularında kullanılır.

Takım tezgâhları

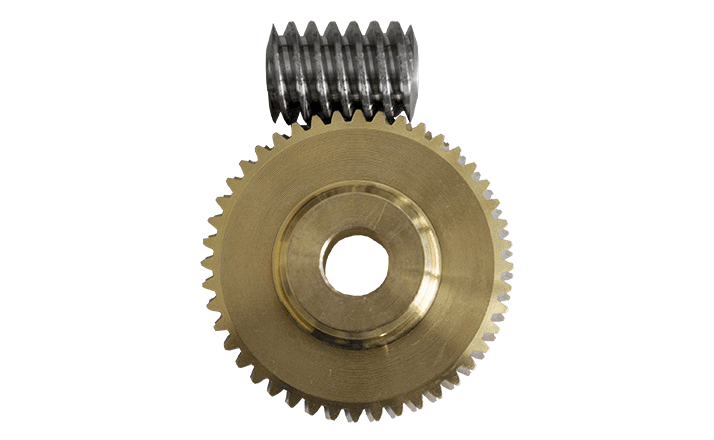

Taşlama ve lazer kesim makineleri ile pek çok CNC işleme merkezinde döner tablalar, iş parçasının yeniden bağlanmadan her yönden işlenmesini sağlar. Yüksek konumlandırma hassasiyeti için Duplex olarak tasarlanmış bir sonsuz dişli seti geliştirildi; ayarlanabilir dişli sayesinde döner tabla tüm ömrü boyunca açısal olarak hassas konumlanır.

Yenilenebilir enerji

Güneş enerjisi tesislerindeki takip sistemleri, enerji verimini makul bir ek maliyetle belirgin şekilde artırır. Kendinden kilitlemeleri sayesinde aktif fren gerektirmeyen sonsuz dişli setleri burada tercih edilir. Müşteriye özel geliştirilen setler 9.000 Nm’ye kadar dinamik ve 20.000 Nm’ye kadar statik yüke dayanır; böylece 60 m²’ye kadar panel alanı güneşi takip edebilir.

Vidalı krikolar

Vidalı krikolar ağır yükleri milimetrik hassasiyetle kaldırır, ayarlar ve konumlandırır. Hassas üretilmiş sonsuz dişli setleri mili tahrik ederek kontrollü doğrusal hareket sağlar; 80 mm’ye kadar eksen mesafesi ve 80:1’e kadar oranla dar alanlarda güçlü kaldırma uygulamalarına uygundur. Kendinden kilitleme, yükü aktif tahrik olmadan da yerinde tutar; sertleştirilmiş çelik sonsuz vidalar ve aşınmaya dayanıklı çarklar zorlu koşullarda güvenilir çalışır.

Biyonik el protezleri

Biyonik el protezleri yazmak ve tutmak gibi günlük hareketleri yeniden mümkün kılar. Sonsuz dişli setleri miyoelektrik sinyalleri en küçük montaj alanında sessiz ve güvenilir şekilde hassas hareketlere dönüştürür. Kendinden kilitleme parmak konumunu aktif tahrik olmadan korur; kompakt yapı sayesinde protezin ağırlığı doğal bir elinkine yakındır.

Referans projeler

Rüzgâr türbinlerindeki servis asansörleri

Goracon systemtechnik’in G-servicelift ürünü, servis personelini, aletleri ve malzemeleri rüzgâr türbini kulesi boyunca güvenle taşır. Framo Morat, tahrik kasnaklı vinç için sonsuz dişli setleri, tahrik milleri ve düz dişliler tedarik eder. 0,7 – 2,5 modül aralığındaki bileşenler kompakt yapıda yüksek oranlar ve dayanıklı tork aktarımı sağlar; kendinden kilitleme tahrikin geri dönmesini önleyerek asansörün güvenle sabit kalmasını sağlar.

SKIDATA sMove geçiş kapıları

SKIDATA geçiş sistemleri kayak merkezlerinde ve otoparklarda nem, sıcaklık değişimleri ve yüksek yükler altında yıl boyunca çalışır. sMove kapılarına entegre edilen kompakt sonsuz dişli setleri tek kademede yüksek oran, 90° güç aktarımı ve yer tasarruflu montaj sunar. Dış mekân için korozyona dayanıklı çelikten, sağ ve sol helisli versiyonlarda üretilir.

Endüstriyel kaldırma için vidalı krikolar

NEFF C serisi vidalı krikolar için yüksek kuvvetleri güvenle ileten ve düzgün, kontrollü doğrusal hareket sağlayan sonsuz dişli setleri tedarik edilir. 80 mm’ye kadar eksen mesafesi ve 80:1’e kadar oranla dar alanlarda yüksek kaldırma kuvveti sağlar. Kendinden kilitleme yükü güvenle tutar; sementasyon çelikleri ve aşınmaya dayanıklı demir dışı metaller uzun ömür sağlar.

Üretim ve intralojistik için bant tahrikleri

Bant tahrikleri genellikle 24 saat çalıştığından sessiz, güvenilir, verimli ve kompakt olmalıdır. Württembergische Elektromotoren GmbH’nin (WEG) GB-140 redüktörü için 40 mm eksen mesafeli ve 50:1’e kadar oranlı sonsuz dişliler tasarlandı. 25 Nm torkla sürekli çalışmada düzgün ve sessiz taşıma sağlarlar.

Paketleme otomasyonunda otomatik format ayarı

Dolum tesislerinde ince şişelerden hacimli PET kaplara kadar otomatik format değişimi dinamik, hassas ve güvenilir tahrikler gerektirir. Ruhrgetriebe’nin sonsuz dişli redüktörleri için dar alanda bile hassas, sessiz ve tekrarlanabilir dönme hareketi sağlayan müşteriye özel setler tedarik edilir. Kendinden kilitleme sayesinde akım kesildiğinde konum korunur.

Bahçe ve peyzaj için motorlu çapa makineleri

Framo Morat, STIHL motorlu çapa makinelerinin farklı modelleri için sonsuz dişli setleri üretir. Ana tahrikte çapa milini döndüren set için yüksek yük kapasitesi ve dayanıklılık önceliklidir. Tam globoid sonsuz dişli seti, yükü vida ile çark arasında en iyi şekilde dağıtarak taşıma kapasitesini belirgin şekilde artırır; özel bakır alaşımlı çark iyi ısı tahliyesi ve dayanıklılık sağlar.
