Framo Morat - Lineer Zincirler


Dar alanlarda uzun strok ve yüksek kuvvet için kompakt zincir aktüatörleri

  • 35 kN’ye kadar itme ve çekme kuvveti
  • Kılavuzlu versiyonda 10 m’yi aşan strok
  • 550 °C’ye kadar (özel versiyonda 1.050 °C) çalışma
  • Yatay ve dikey kullanım

Lineer zincir aktüatörleri, sınırlı alanda uzun strok ve yüksek kuvvet gerektiren doğrusal hareketler için kompakt ve güçlü bir çözümdür. Özel zincir mekanizması yüksek konumlandırma hassasiyetini minimum boşlukla birleştirir; kılavuzlu veya kendinden destekli zincir geometrileri yatay ve dikey çalışmaya olanak tanır.

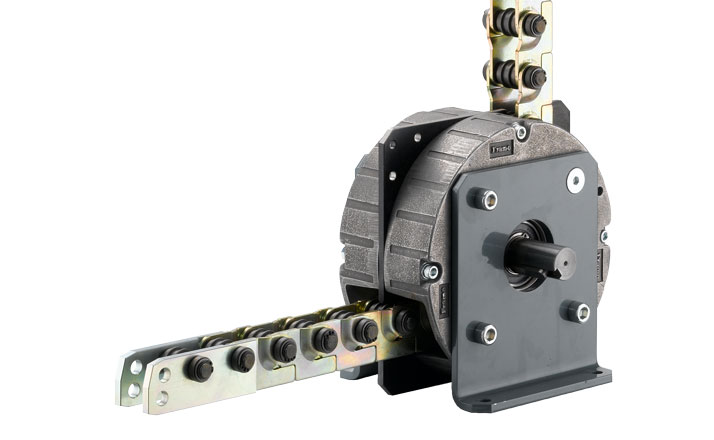

Zincir halkaları bir yönde sarılabilir, ters yönde ise rijit bir yapı oluşturur. Motor, zinciri tahrik eden dişli çarkı döndürür; itme sırasında halkalardaki çıkıntılar zinciri sağlamlaştırır, geri çekilirken zincir gövdenin içinde ya da bir zincir magazininde kompakt şekilde depolanır. Lineer zincirler sahne ekipmanlarından depo lojistiğine, soğutma sistemlerinden açık deniz uygulamalarına ve yüksek fırın beslemeye kadar pek çok alanda kullanılır.

Performans özellikleri

Tahrik sistemi

  • İç zincir kılavuzlu özel gövde, dişli tahrik çarkı ve tahrik mili
  • Standart redüktörlü motorlara bağlanabilir
  • Alternatif olarak entegre limit şalterli, Compacta uyumlu döner aktüatör
  • Katlanmayı önleyen özel ön uç bağlantısı

Seçim için gerekli bilgiler

  • İtme kuvveti
  • Çalışma stroku
  • Doğrusal hız
  • Çalışma frekansı
  • Sıcaklık

Malzeme ve zincir aralıkları

  • İşlenmiş alaşımlı çelik; 180 °C’ye kadar, kısa süreli daha yüksek
  • Isıya dayanıklı çelikle 550 °C’ye kadar özel versiyon
  • 25 mm, 40 mm ve 60 mm standart zincir aralıkları

Kılavuz ray gerekmeyen durumlar

  • Zincir düz bir yüzeyde (ör. çelik levha) hareket ediyorsa
  • Strok öngörülen sınırlar içindeyse
  • İtme ekseni boyunca radyal yük oluşmuyorsa

Güvenlik kuralları

Push-Pull zincirleri, çalışma veya sistem arızası durumunda personeli tehlikeye atabilecek yüklerin taşınmasında kullanılmamalıdır. Personel taşıma sistemlerinde kullanımı önceden yazılı onay alınmadan yasaktır; ağır yükler için tavan vinci mekanizmalarında kullanımı onaylı değildir. Makinelerin tüm hareketli parçalarında koruyucu ray veya kapaklarla ilgili yönetmeliklere uyulmalıdır.

Kataloglar

Lineer Zincir Kataloğu
Tower Chain TC CAD Verileri
Lineer Zincir CAD Verileri
Tower Chain TC Kataloğu

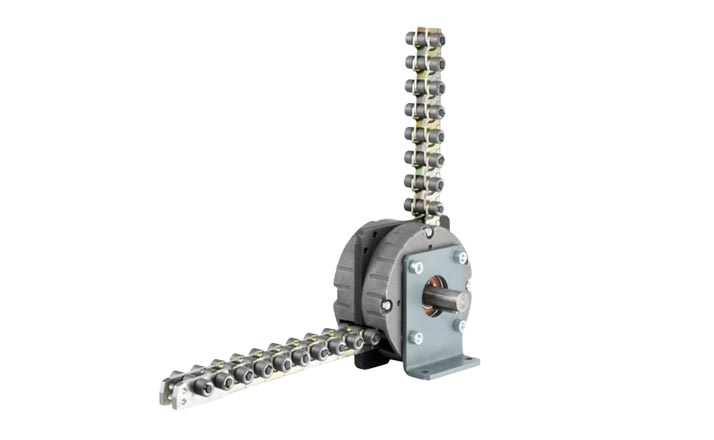

Push/Pull lineer zincir aktüatörleri (SK serisi)

  • 3 kN – 35 kN çekme ve basma kuvveti
  • Kılavuzlu versiyonda 10 m’yi aşan strok
  • Kılavuz raylarla istenen uzunluğa uzatılabilir
  • Zincir magazininde yer tasarruflu depolama
Model SK03 SK03G SK04 SK08 SK08G SK12 SK18 SK18G SK25 SK35 SK35G
Maks. kaldırma kuvveti [kN] 3 3 4 8 8 12 18 18 25 35 35

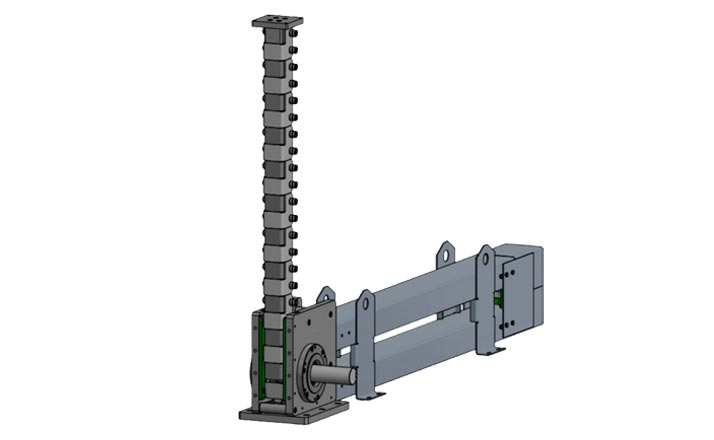

Tower Chain TC

  • Kılavuz ray olmadan 4 m’ye kadar kaldırma (yüke göre daha fazla)
  • 100 kN statik / 60 kN dinamik yük, 4.000 mm strok
  • Özellikle dikey uygulamalar için kararlı ve hassas hareket
  • Sağlam, az bakım gerektiren ve kompakt yapı
