Framo Morat - Yüzme Havuzu Örtüleri İçin Tahrik Sistemleri
Performans özellikleri
PoolCoverDrive yapısı
- Su ile temas eden tüm parçalarda 316L paslanmaz çelik ve POM
- Çift cidarlı gövde: iki bağımsız sızdırmaz muhafaza
- İlgili tüm noktalarda yüksek kaliteli contalar
- DryPack ile muhafaza içinde yoğuşmanın önlenmesi
Montaj
- Dikdörtgen standart ve çoğu serbest formlu havuza uygun
- Uyarlanabilir taşıyıcı disklerle 150 mm’den itibaren sarma millerine entegrasyon
- Havuz tabanında, duvarda veya kapak altında farklı montaj seçenekleri
Sonradan donatım
- Tahrik sarma silindirine entegre olduğu için sonradan kolayca takılır
- Tuğla ve beton havuzlarda iki flanş ile sabitleme
- Folyo ve CTP havuzlarda iki paslanmaz çelik plaka ile asma
Compacta (yer üstü örtüler)
- 24 V DC ile çalışma
- 60 – 250 Nm tork aralığı
- Sarma tamburuna veya kapak altına göze çarpmadan montaj
- Entegre otomatik şalterlerle ek sensör ve kablolama olmadan ters çalışma

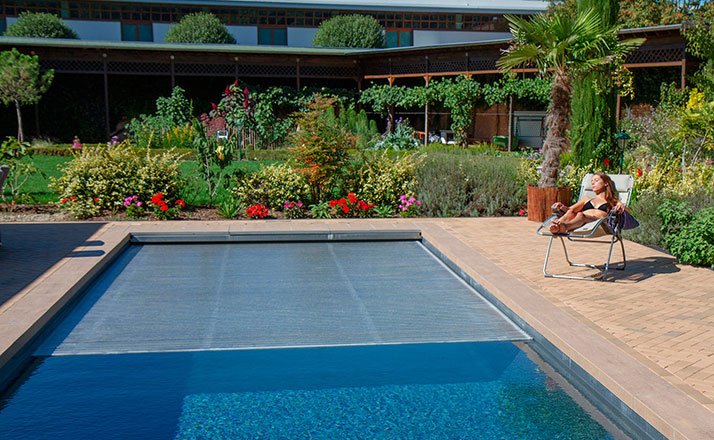

PoolCoverDrive: su altı havuz örtüleri için
Havuz tasarımını sarma mekanizmalarıyla bozmak istemeyenler için PoolCoverDrive, örtüyü su yüzeyinin tamamen altında saklar ve otomatik tahrikin konforundan ödün vermez. AQUASEAL teknolojili tahrik, sürekli su altında çalıştığı için %100 su geçirmez olacak şekilde tasarlanmıştır.

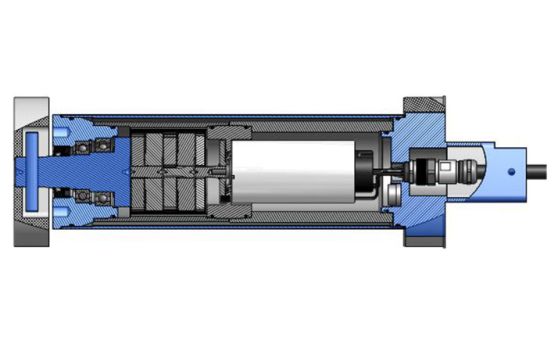

Çift cidarlı gövde, özenli contalar ve neme ve korozyona dayanıklı yüksek kaliteli malzemeler kullanılır. Her ünite teslimattan önce test tezgâhında kapsamlı bir sızdırmazlık testinden geçer. IP68 koruma sınıfı, 2,5 m su derinliğinde 18 ay boyunca aralıklı çalışmada test edilmiştir.
Montaj örnekleri
- Tahrik ve sarma silindiri havuz tabanında serbestçe durur
- Tahrik ve sarma silindiri havuz tabanında bir kapağın altındadır
- Tahrik ve sarma silindiri arka duvarın alt kısmındaki bir şafttadır
- Tahrik ve sarma silindiri su yüzeyinin hemen altında bir kapağın altındadır
- Tahrik ve sarma silindiri üst arka duvardaki kapaklı bir şafttadır
- Tahrik ve sarma silindiri havuz tabanının altındaki bir şaftta, kapak altında neredeyse görünmezdir
- Tahrik ve sarma makarası havuzun ortasındaki otomatik açılan kuyu kapağının altındadır; özellikle yuvarlak, asimetrik ve serbest formlu havuzlar için uygundur
PoolCoverDrive
- Su altı havuz örtüleri için AQUASEAL teknolojili tahrik
- IP68, çift cidarlı paslanmaz çelik gövde
| Model | PoolCoverDrive |
|---|---|
| Maks. çıkış torku [Nm] | 300 |
| Statik tutma torku [Nm] | 350 |
| Çıkış devri | 2,8 dev/dak (300 Nm’de) |
| Boşta çıkış devri | 3,5 dev/dak |
| Besleme gerilimi | 24 V DC |
| Toplam dişli oranı | 1000:1 |
| Boyutlar [mm] | 517 × Ø150 (U × çap) |
| Toplam ağırlık [kg] | 17,5 |
| Koruma sınıfı | IP68 |

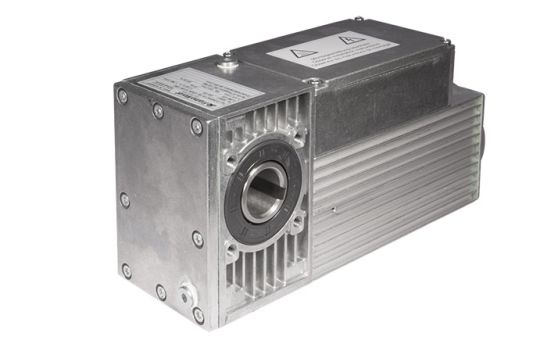

Compacta GP6 / GS12 / GR30
- Yer üstü havuz örtüleri için uyarlanmış takılabilir redüktörlü motorlar
- 24 V DC, entegre otomatik şalterler
| Model | Compacta GP6 | Compacta GS12 | Compacta GR30 |
|---|---|---|---|
| Maks. çıkış torku [Nm] | – | 120 | 250 |
| Çıkış devri | – | 4,5 min⁻¹ (120 Nm’de) | 2 min⁻¹ (250 Nm’de) |
| Boşta çıkış devri | maks. 28 (ayarlanabilir) | 8,5 min⁻¹ | 6 min⁻¹ |
| Toplam dişli oranı | 600:1 | 297:1 | 887:1 |
| Motor nominal gücü [W] | – | 280 | 280 |
| Besleme gerilimi | 24 V DC | 24 V DC | 24 V DC |
| Akım tüketimi | 4 A (nominal yük), maks. 6 A | yaklaşık 17 A (120 Nm’de) | yaklaşık 18 A (250 Nm’de) |
| Çalışma süresi | – | %20 S3 (120 Nm’de) | %20 S3 (250 Nm’de) |
| Motor tipi | – | Kalıcı mıknatıslı | Kalıcı mıknatıslı |
| Koruma sınıfı | IP54 | IP54 | IP54 |
| Toplam ağırlık [kg] | – | 8,7 | 8,7 |
| Boyutlar [mm] | 202 × 154 × 127 (U × G × Y) | 296 × 98,5 × 141 (U × G × Y) | 296 × 98,5 × 141 (U × G × Y) |
