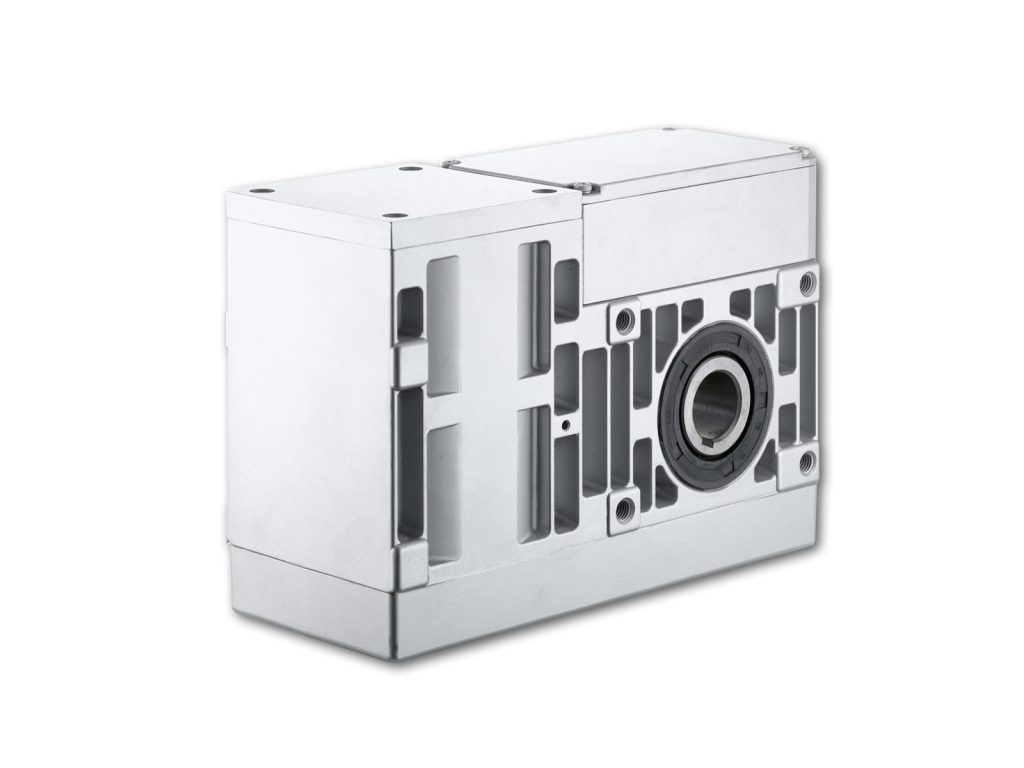

Framo Morat - Compacta MR30


Takılabilir redüktörlü motor: 2,6 – 123,4 min⁻¹ çıkış devri, 300 Nm’ye kadar nominal tork

  • Üç fazlı motor
  • Klemens kutusu
  • Termik koruma
  • IP54 koruma sınıfı
  • Plastik ilk redüktör kademesi

Compacta MR30 takılabilir redüktörlü motor, önceden yapılandırılmış standart versiyonlarında 2,6 ile 123,4 min⁻¹ arasında çıkış devri ve 300 Nm’ye kadar nominal tork sunar. Kompakt yapısı sayesinde dar montaj koşullarında çift yönlü (tersinir) çalışan uygulamalar için idealdir. Standart versiyonda su sıçramasına karşı korumalıdır (IP54).

Standart varyantlar arasında uygun olan bulunmazsa, modüler yapı sayesinde büyük adetli siparişlerde modifiye Compacta MR30 varyantları üretilebilir. Büyük hacimli projelerde tasarım değişiklikleri ve tamamen müşteriye özel yeni geliştirmeler de mümkündür.

Performans özellikleri

Standart versiyon

  • Üç fazlı motor
  • Klemens kutusu
  • Termik koruma
  • IP54 koruma sınıfı
  • Plastik ilk redüktör kademesi

Seçenekler

  • 22,7:1 – 265,6:1 dişli oranı
  • 2,6 – 123,4 min⁻¹ çıkış devri
  • IP65 koruma sınıfı (su sıçramasına karşı)
  • ATEX 95’e göre patlama korumalı versiyon
  • Büyük adetlerde modifiye ve müşteriye özel versiyonlar

Compacta MR30 standart varyantları

Önceden yapılandırılmış standart varyantlar kısa sürede ve küçük adetlerde de temin edilebilir. Tüm standart varyantların veri sayfaları, bağlantı şemaları ve STEP dosyaları için aşağıdaki Kataloglar bölümündeki Compacta portalını kullanabilirsiniz.

Ürün no. Bağlantı gerilimi Şebeke frekansı [Hz] Çıkış devri [min⁻¹] Tork / Çalışma süresi (ED)
6-30-MR-0001 3x400V AC 50 2,6 160 Nm / %40
6-30-MR-0002 3x400V AC 50 2,6 160 Nm / %40
6-30-MR-0003 3x400V AC 50 5,9 300 Nm / %60
6-30-MR-0004 3x400V AC 50 5,9 300 Nm / %60
6-30-MR-0005 3x400V AC 50 7,7 267 Nm / %60
6-30-MR-0006 3x400V AC 50 11,8 270 Nm / %60
6-30-MR-0007 3x400V AC 50 39 165 Nm / %60
6-30-MR-0008 3x400V AC 50 61,1 112 Nm / %60
6-30-MR-0009 3x400V AC 50 123,4 60 Nm / %60
6-30-MR-0010 3x400V AC 50 15,4 240 Nm / %60
6-30-MR-0011 3x380V AC 60 18,4 160 Nm / %40
6-30-MR-0012 3x400V AC 50 11,8 330 Nm / %20
6-30-MR-0013 3x400V AC 50 15,4 240 Nm / %60
6-30-MR-0014 3x400V AC 50 10,6 250 Nm / %60
6-30-MR-0015 3x460V AC 60 12,7 250 Nm / %60
6-30-MR-0016 3x73V AC 50 5,9 300 Nm / %60
6-30-MR-0017 3x400V AC 50 2,9 170 Nm / %40
6-30-GR-PC01 24V DC / 2 250 Nm / %20
6-30-GR-30E 24V DC / 2 250 Nm / %20
6-30-MR-0018 3x400V AC 50 30,8 300 Nm / %60
6-30-MR-0019 3x400V AC 50 30,8 124,9 Nm / %60
6-30-MR-0020 3x400V AC 50 123,4 60 Nm / %60
6-30-MR-0022 3x400V AC 50 11,8 270 Nm / %60

Kataloglar

Compacta veri sayfaları, bağlantı şemaları ve STEP dosyaları
Compacta GS12 / GR30 Teknik Doküman
