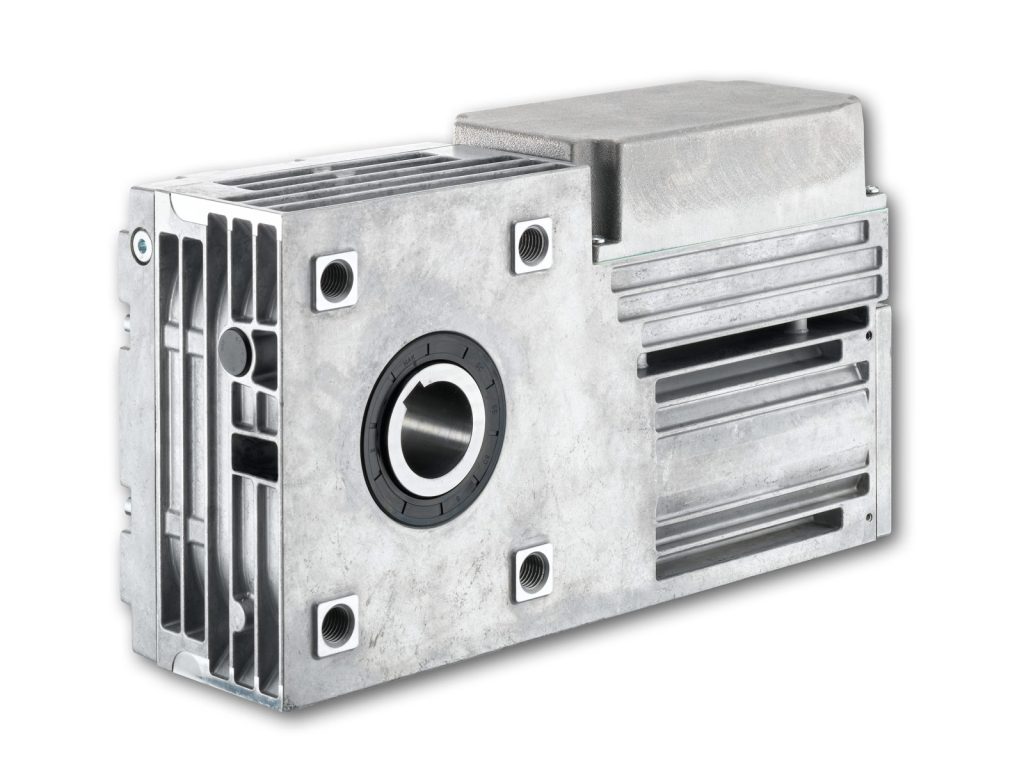

Framo Morat - Compacta AG160


Takılabilir redüktörlü motor: 0,45 – 5,7 min⁻¹ çıkış devri, 1.600 Nm’ye kadar nominal tork

  • Üç fazlı motor
  • Klemens kutusu
  • Termik koruma
  • IP54 koruma sınıfı

Compacta AG160 takılabilir redüktörlü motor, önceden yapılandırılmış standart versiyonlarında 0,45 ile 5,7 min⁻¹ arasında çıkış devri ve 1.600 Nm’ye kadar nominal tork sunar. Kompakt yapısı sayesinde dar montaj koşullarında çift yönlü (tersinir) çalışan uygulamalar için idealdir. Standart versiyonda su sıçramasına karşı korumalıdır (IP54).

Standart varyantlar arasında uygun olan bulunmazsa, modüler yapı sayesinde daha büyük adetlerde modifiye Compacta AG160 varyantları üretilebilir. Büyük hacimli projelerde tasarım değişiklikleri ve tamamen müşteriye özel yeni geliştirmeler de mümkündür.

Performans özellikleri

Standart versiyon

  • Üç fazlı motor
  • Klemens kutusu
  • Termik koruma
  • IP54 koruma sınıfı

Seçenekler

  • 27:1 – 450:1 dişli oranı
  • 0,45 – 8,3 min⁻¹ çıkış devri
  • IP65 koruma sınıfı (su sıçramasına karşı)
  • ATEX 95’e göre patlama korumalı versiyon
  • Büyük adetlerde modifiye ve müşteriye özel versiyonlar

Compacta AG160 standart varyantları

Önceden yapılandırılmış standart varyantlar kısa sürede ve küçük adetlerde de temin edilebilir. Tüm standart varyantların veri sayfaları, bağlantı şemaları ve STEP dosyaları için aşağıdaki Kataloglar bölümündeki Compacta portalını kullanabilirsiniz.

Ürün no. Bağlantı gerilimi Şebeke frekansı [Hz] Çıkış devri [min⁻¹] Tork / Çalışma süresi (ED)
6-160-AG-0001 3x230V AC 50 0,45 1600 Nm / %60
6-160-AG-0002 3x400V AC 50 5,7 960 Nm / %60
6-160-AG-0003 3x230V AC 50 0,5 1600 Nm / %60
6-160-AG-0004 3x230V AC 50 0,9 1600 Nm / %60
6-160-AG-0005 3x400V AC 50 3,7 1400 Nm / %60
6-160-AG-0006 3x400V AC 50 1,8 1530 Nm / %60
6-160-AG-0007 3x400V AC 50 1,8 1530 Nm / %60
6-160-AG-0008 3x400V AC 50 8,3 720 Nm / %60
6-160-AG-0010 3x400V AC 50 8,3 720 Nm / %60

Kataloglar

Compacta veri sayfaları, bağlantı şemaları ve STEP dosyaları
