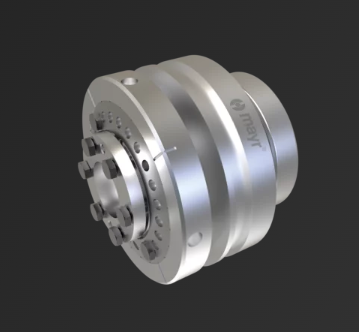

EAS-compact® F

Boşluksuz çalışan, aşırı yükte bağlantıyı tamamen kesen tork limitleyiciler

  • Yüksek performans ve boşluksuz tork aktarımı
  • Yeniden devreye alma elle yapılır
  • Aşırı yükte tahrik bağlantısını tamamen ayırır

EAS-compact® F, bilyalı ayırma prensibiyle çalışan, pozitif kilitli ve aşırı yükte bağlantıyı kesen bir tork limitleyicidir. Beklenmedik blokajlar sonucu oluşabilecek, izin verilen sınırın üzerindeki tork artışlarına karşı tahrik hattını korur.

Ayarlanan tork değeri aşıldığında aktarım mekanizması tamamen ayrılır ve geriye yalnızca yatak sürtünmesi kalır. Aşırı yük durumunun ardından kaplinin yeniden devreye alınması gerekir.

Performans özellikleri

Uygulama

  • Genel tahrik teknolojisi
  • Otomasyon teknolojisi
  • Takım tezgahları
  • Paketleme makineleri
  • Basım ve kağıt makineleri
  • Gıda teknolojisi
  • Aktarım teknolojisi
  • İçecek endüstrisi

Aşırı yük davranışı

  • yük kesmeli

Model

  • pozitif kilitli
  • bağlantı kesmeli

Tekrar yerine oturma

  • Uzaktan kumanda edilen veya manuel çalıştırılan tekrar yerine oturma

Avantajları

  • Boşluksuz
  • Serbest durma

Montaj ve bakım

  • Kademesiz tork ayarı

Sıcaklık

  • -20 °C ila +80 °C sıcaklık aralığı

Flanşlı model – Kısa göbek

  • Tahrik elemanlarının doğrudan montajı için flanşlı kaplin

Konik burç

Boyut 01 0 1 2 3
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 80
Aşırı yük için maks. sınır momenti MG max [Nm] 62,5 125 250 500 1.000
Min. göbek deliği dmin [mm] 10 15 22 32 35
Maks. göbek deliği dmax [mm] 20 25 35 45 55

Düz kama yuvası

Boyut 01 0 1 2 3
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 80
Aşırı yük için maks. sınır momenti MG max [Nm] 62,5 125 250 500 1.000
Min. göbek deliği dmin [mm] 12 15 22 28 32
Maks. göbek deliği dmax [mm] 20 25 30 40 50

Flanşlı model – Uzun göbek

  • Çok geniş tahrik elemanları veya çok küçük çaplı elemanlar için flanşlı kaplin
  • Tahrik elemanı için yatak olarak rulmanlı yatak, iğneli yatak veya kayar yataklar uygundur

Konik burç

Boyut 01 0 1 2 3
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 80
Aşırı yük için maks. sınır momenti MG max [Nm] 62,5 125 250 500 1.000
Min. göbek deliği dmin [mm] 10 15 22 32 35
Maks. göbek deliği dmax [mm] 20 25 35 45 55

Düz kama yuvası

Boyut 01 0 1 2 3
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 80
Aşırı yük için maks. sınır momenti MG max [Nm] 62,5 125 250 500 1.000
Min. göbek deliği dmin [mm] 12 15 22 28 32
Maks. göbek deliği dmax [mm] 20 25 30 40 50

Flanşlı model – Yüksek devir sayılı uygulamalar için

  • Tahrik elemanlarının doğrudan montajı için flanşlı kaplin
  • Yüksek devir sayısı
  • Uyumlu çiftli yataklama

Konik burç

Boyut 01 0 1 2 3 4 5
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 80 120 240
Aşırı yük için maks. sınır momenti MG max [Nm] 62,5 125 250 500 1.000 1.500 3.000
Min. göbek deliği dmin [mm] 10 15 22 32 35 - -
Maks. göbek deliği dmax [mm] 20 25 35 45 55 - -

Düz kama yuvası

Boyut 01 0 1 2 3 4 5
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 80 120 240
Aşırı yük için maks. sınır momenti MG max [Nm] 62,5 125 250 500 1.000 1.500 3.000
Min. göbek deliği dmin [mm] 12 15 22 28 32 - -
Maks. göbek deliği dmax [mm] 20 25 30 40 50 - -

Şaft-şaft bağlantısı – Elastomer kaplin ile

  • Elastik, boşluksuz kaplinli iki şaftlı model
  • Eksenel, radyal ve açısal şaft kayması dengelemesi
  • Titreşim sönümleyici
Boyut 01 0 1 2 3 4 5
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 80 120 240
Aşırı yük için maks. sınır momenti MG max [Nm] 62,5 125 250 500 1.000 1.500 3.000
Min. göbek deliği dmin [mm] 10 15 22 28 32 38 45
Maks. göbek deliği dmax [mm] 20 25 35 45 55 80 85

Şaft-şaft bağlantısı – Lamelli kaplin ile

  • Sabit lamel paketi kaplinli iki şaftlı model
  • Eksenel, radyal ve açısal şaft kayması dengelemesi
  • Burulma direnci
Boyut 01 0 1 2 3 4 5
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 80 120 240
Aşırı yük için maks. sınır momenti MG max [Nm] 62,5 125 250 500 1.000 1.500 3.000
Min. göbek deliği dmin [mm] 10 15 22 28 32 40 45
Maks. göbek deliği dmax [mm] 20 25 35 45 55 65 85
