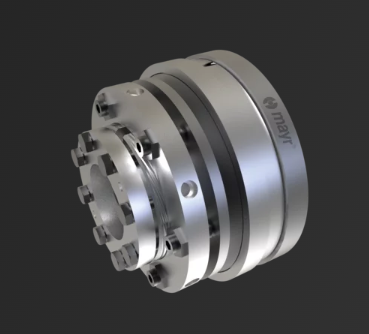

EAS-compact®


YouTube video

Boşluksuz çalışan, aşırı yükte bağlantıyı kesen tork limitleyiciler

  • Yüksek performans, burulma rijitliği ve boşluksuz tork aktarımı
  • Cırcırlı veya senkron kaplin olarak sunulur
  • Aşırı yükten sonra kendiliğinden yeniden kavrar

EAS-compact®, bilyalı ayırma prensibiyle çalışan ve çok farklı uygulamalarda kullanılabilen bir tork limitleyicidir. Geniş boyut yelpazesi ve model çeşitliliği sayesinde standart uygulamaların yanı sıra özel tasarımlar için de uygun bir çözüm sunar.

Aşırı yükte bağlantıyı kesen bu kaplin, cırcırlı versiyonda belirli açı aralıklarında, senkron versiyonda ise tam bir turun ardından kendiliğinden yeniden devreye girer. Uygulamaya göre optimize edilmiş tasarımlar için EAS® HTL ve EAS® smartic® versiyonları da mevcuttur.

Performans özellikleri

Uygulama

  • Genel tahrik teknolojisi
  • Otomasyon teknolojisi
  • Takım tezgahları
  • Paketleme makineleri
  • Basım ve kağıt makineleri
  • Gıda teknolojisi
  • Aktarım teknolojisi
  • İçecek endüstrisi

Aşırı yük davranışı

  • yük kesmeli

Model

  • pozitif kilitli
  • mandallı

Tekrar yerine oturma

  • Her 15 derecede bir otomatik tekrar yerine oturma (cırcırlı)
  • 360°'den sonra otomatik tekrar yerine oturma (senkronize)

Avantajları

  • Boşluksuz
  • Yüksek kapatma ve tekrarlama doğruluğu
  • Yüksek burulma direnci

Montaj ve bakım

  • Kademesiz tork ayarı

Sıcaklık

  • -20 °C ila +80 °C sıcaklık aralığı

Uygulama örnekleri

Flanşlı model – Kısa göbek

  • Tahrik elemanlarının doğrudan montajı için flanşlı kaplin ve yaklaşık olarak yatağın merkezinde ortaya çıkan radyal kuvvet

Cırcırlı kaplin

Boyut 01 0 1 2 3 4
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 70 120
Aşırı yük için maks. sınır momenti MG max [Nm] 50 100 200 400 875 1.200
Min. göbek deliği dmin [mm] 10 15 22 28 32 40
Maks. göbek deliği dmax [mm] 25 32 40 45 55 65
Maks. devir sayısı nmax [min-1] 4.000 3.000 2.500 2.000 1.200 800

Senkronize kaplin

Boyut 01 0 1 2 3 4
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 70 120
Aşırı yük için maks. sınır momenti MG max [Nm] 62,5 125 250 500 875 1.500
Min. göbek deliği dmin [mm] 10 15 22 28 32 40
Maks. göbek deliği dmax [mm] 25 32 40 45 55 65
Maks. devir sayısı nmax [min-1] 4.000 3.000 2.500 2.000 1.200 800

Flanşlı model – Uzun göbek

  • Çok geniş tahrik elemanları veya çok küçük çaplı elemanlar için flanşlı kaplin
  • Tahrik elemanı için yatak olarak rulmanlı yatak, iğneli yatak veya kayar yataklar uygundur

Cırcırlı kaplin

Boyut 01 0 1 2 3 4
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 70 120
Aşırı yük için maks. sınır momenti MG max [Nm] 50 100 200 400 875 1.200
Min. göbek deliği dmin [mm] 10 15 22 28 32 40
Maks. göbek deliği dmax [mm] 20 25 35 40 55 65
Maks. devir sayısı nmax [min-1] 4.000 3.000 2.500 2.000 1.200 800

Senkronize kaplin

Boyut 01 0 1 2 3 4
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 70 120
Aşırı yük için maks. sınır momenti MG max [Nm] 62,5 125 250 500 875 1.500
Min. göbek deliği dmin [mm] 10 15 22 28 32 40
Maks. göbek deliği dmax [mm] 20 25 35 40 55 65
Maks. devir sayısı nmax [min-1] 4.000 3.000 2.500 2.000 1.200 800

Flanşlı model – İki yataklı model

  • Tahrik elemanı için sağlam, çift yataklı flanşlı kaplin

Cırcırlı kaplin

Boyut 01 0 1 2 3 4
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 70 120
Aşırı yük için maks. sınır momenti MG max [Nm] 50 100 200 400 875 1.200
Min. göbek deliği dmin [mm] 10 15 22 28 32 40
Maks. göbek deliği dmax [mm] 20 25 35 40 55 65
Maks. devir sayısı nmax [min-1] 4.000 3.000 2.500 2.000 1.200 800

Senkronize kaplin

Boyut 01 0 1 2 3 4
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 70 120
Aşırı yük için maks. sınır momenti MG max [Nm] 62,5 125 250 500 875 1.500
Min. göbek deliği dmin [mm] 10 15 22 28 32 40
Maks. göbek deliği dmax [mm] 20 25 35 40 55 65
Maks. devir sayısı nmax [min-1] 4.000 3.000 2.500 2.000 1.200 800

Şaft-şaft bağlantısı – Metal körüklü kaplin ile

  • Burulma direncine sahip metal körük kaplinli iki şaftlı tasarım
  • Eksenel, radyal ve açısal şaft kayması dengelemesi

Cırcırlı kaplin

Boyut 01 0 1 2 3
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 70
Aşırı yük için maks. sınır momenti MG max [Nm] 25 50 100 200 350
Maks. devir sayısı nmax [min-1] 4.000 3.000 2.500 2.000 1.200

Senkronize kaplin

Boyut 01 0 1 2 3
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 70
Aşırı yük için maks. sınır momenti MG max [Nm] 25 50 100 200 350
Maks. devir sayısı nmax [min-1] 4.000 3.000 2.500 2.000 1.200

Şaft-şaft bağlantısı – Elastomer kaplin ile

  • Elastik, boşluksuz kaplinli iki şaftlı model
  • Eksenel, radyal ve açısal şaft kayması dengelemesi
  • Titreşim sönümleyici

Cırcırlı kaplin

Boyut 01 0 1 2 3
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 70
Aşırı yük için maks. sınır momenti MG max [Nm] 50 100 200 400 700
Maks. devir sayısı nmax [min-1] 4.000 3.000 2.500 2.000 1.200

Senkronize kaplin

Boyut 01 0 1 2 3
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 70
Aşırı yük için maks. sınır momenti MG max [Nm] 50 100 200 400 700
Maks. devir sayısı nmax [min-1] 4.000 3.000 2.500 2.000 1.200

Şaft-şaft bağlantısı – Lamelli kaplin ile

  • Sabit lamel paketi kaplinli iki şaftlı model
  • Eksenel, radyal ve açısal şaft kayması dengelemesi
  • Burulma direnci

Cırcırlı kaplin

Boyut 01 0 1 2 3 4
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 70 120
Aşırı yük için maks. sınır momenti MG max [Nm] 50 100 200 400 700 1.200
Maks. devir sayısı nmax [min-1] 4.000 3.000 2.500 2.000 1.200 800

Senkronize kaplin

Boyut 01 0 1 2 3 4
Aşırı yük için min. sınır momenti MG min [Nm] 5 10 20 40 70 120
Aşırı yük için maks. sınır momenti MG max [Nm] 62,5 125 250 500 875 1.500
Maks. devir sayısı nmax [min-1] 4.000 3.000 2.500 2.000 1.200 800
